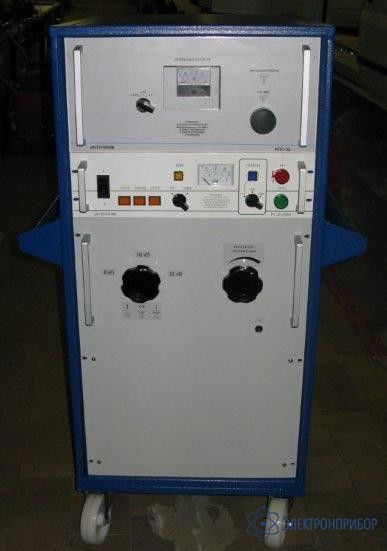

MFS-32 — испытательно-поисковая система на базе IG-32-2000

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Производитель

      Прочие

    Назначение MFS-32:

    Испытательная поисковая система MFS-32 предназначена для:

    • испытания изоляции силовых кабелей повышенным выпрямленным напряжением до 32 кВ (в дальнейшем до 60 кВ) с контролем тока утечки;
    • понижения сопротивления в месте повреждения («прожигание» поврежденной изоляции) в кратковременном режиме током до 80, 140 и до 210 мА на ступенях 32, 16 и 8 кВ соответственно;
    • измерения расстояния до места повреждения рефлектометрическим, волновым, импульсно-дуговым методами и методом колебательного разряда с применением рефлектометра РЕЙС-305;
    • точного определение места повреждения акустическим методом с применением акустического приемника и датчика любого типа;

    Система может эксплуатироваться при температуре окружающей среды от минус 30°С до плюс 40°С, относительной влажности до 80% при температуре плюс 25°С и атмосферном давлении 530-800 мм рт. ст.

    Рекомендуется дооснащать систему комплектом поисковой аппаратуры небольшой мощности (например: FERROPHON −ELH 6).

  • Основные технические характеристики системы MFS-32:

    Параметр Значение
    Напряжение питания 220 В 50 Гц
    Максимальная потребляемая мощность 2,6 кВА
    Максимальное выходное напряжение (в трех диапазонах) 8 кВ
    16 кВ
    32 кВ
    Максимальная запасаемая энергия 2000 Дж
    Период следования импульсов (в автоматическом режиме) 3 сек; 6 сек
    Время непрерывной работы 1 час
    Габаритные размеры 520х600х1200 мм
    Масса 110 кг

    Система может устанавливаться в автомобили с соответствующим объемом кузова и грузоподъемностью или на одноосную тележку для автономной транспортировки.

  • Комплект поставки MFS-32

    Наименование Количество
    1. Испытательная поисковая система MFS-32 1
    2. Кабель питания 2-2,5 мм2 1
    3. Трос заземления 16 мм2 1
    4. Высоковольтный экранированный кабель 10 мм2 1
