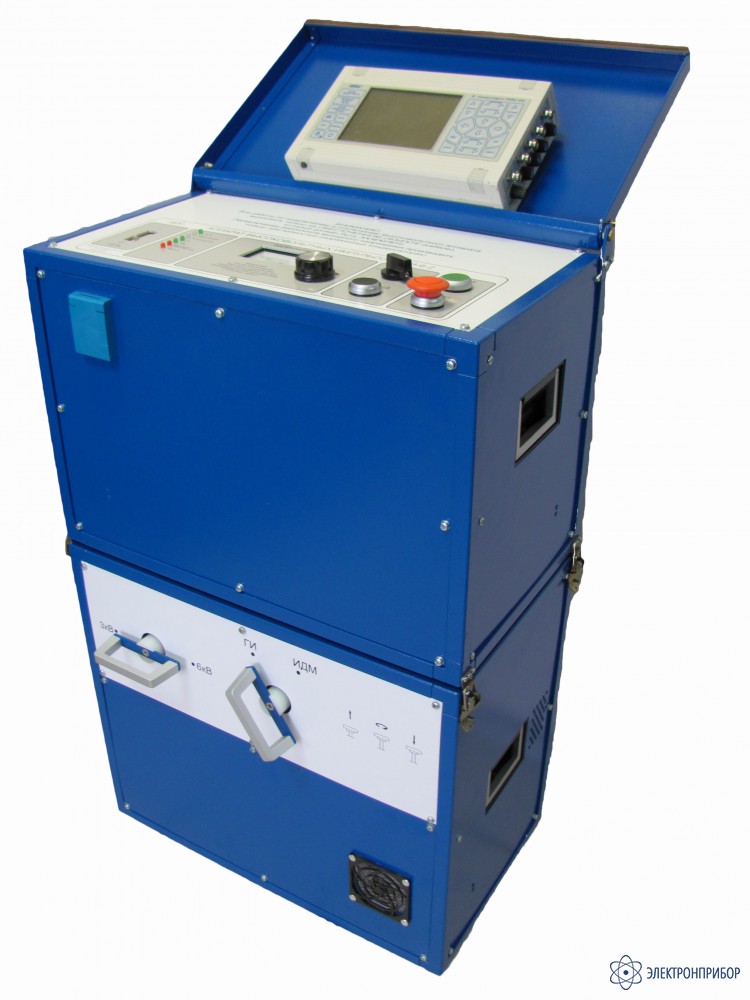

АВИ-6-2 — переносной аппарат высоковольтных импульсов

Сохранить в PDF Распечатать
  • Назначение переносного аппарата высоковольтных импульсов АВИ-6-2

    Аппарат высоковольтных импульсов АВИ-6-2 (ударный генератор) предназначен для:

    • генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
    • измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305».
    • измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305».
    • измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;

    Отличительные особенности переносного аппарата высоковольтных импульсов АВИ-6-2

    • высокая запасаемая энергия;
    • очень мощный искровой разряд в месте повреждения;
    • эффективен и на кабелях 0,4кВ;
    • разделен на два блока, которые при работе устанавливаются один на другой;
    • можно перевозить в легковом автомобиле.

    Условия применения переносного аппарата высоковольтных импульсов АВИ-6-2

    Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
    температура окружающей среды от минус 30°С до плюс 40°С;
    относительная влажность до 80% при температуре плюс 25°С;
    атмосферное давление 530÷800 мм рт. ст.

  • Технические характеристики переносного аппарата высоковольтных импульсов АВИ-6-2

    Параметр Значение
    Напряжение питания 220В частотой 50Гц
    Максимальная пиковая потребляемая мощность не более 3кВА
    Максимальное выходное постоянное напряжение 0÷3кВ и 0÷6кВ (в двух диапазонах)
    Максимальная запасаемая энергия во всех диапазонах 2000 Дж
    Период следования импульсов в автоматическом режиме 3с и 6с
    Габаритные размеры блока управления БУ АВИ-6-2 520х305х350мм
    Габаритные размеры блока высоковольтного БВ АВИ-6-2 520х305х450мм.
    Масса блока управления 50кг.
    Масса блока высоковольтного 40кг.
  • Комплект поставки АВИ-6-2

    Наименование Количество
    1. Блок управления БУ АВИ-6-2 1
    2. Блок высоковольтный БВ АВИ-6-2 1
    3. Кабель питания 1
    4. Кабель соединительный межблочный 1
    5. Провод заземления 1
    6. Кабель соединительный высоковольтный 6м 1
    7. Струбцины 3
    8. Панель защитная 1
    9. Паспорт 1

    Дополнительно (за отдельную стоимость) к комплекту поставляется: Узел связи по току УТ
