АВИ-32-2 — генератор импульсов

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение генератора импульсов АВИ-32-2

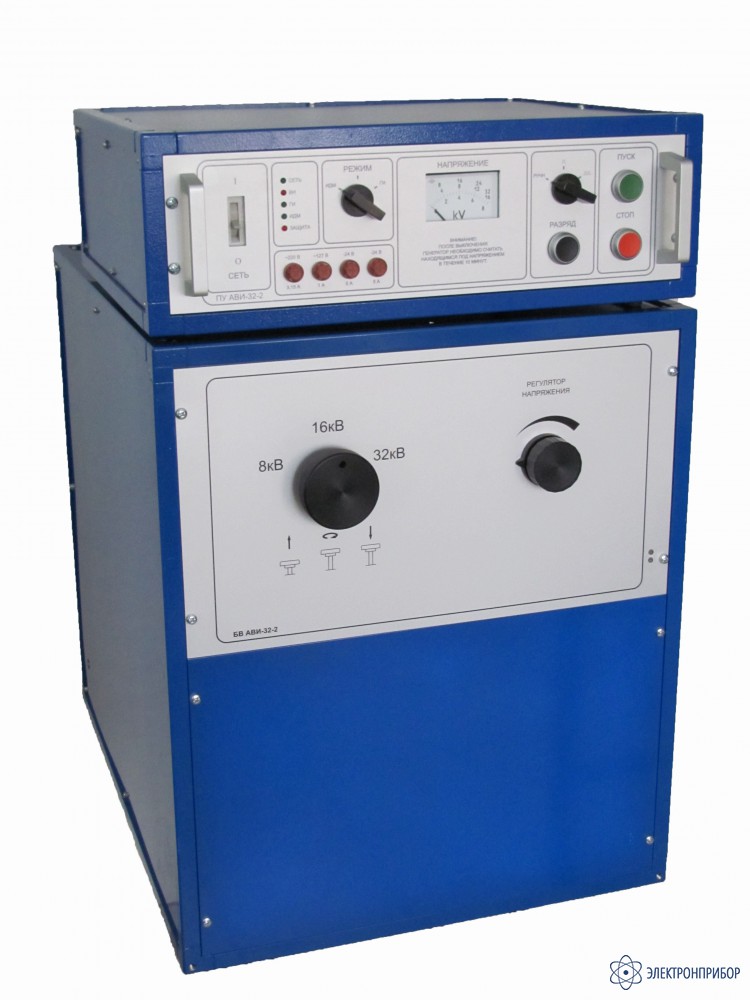

    Аппарат высоковольтных импульсов АВИ-32-2 (ударный генератор) предназначен для:

    • генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
    • измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305»;
    • измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305»;
    • измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;
    • стационарной установки в электротехническую лабораторию.

    Отличительные особенности генератора импульсов АВИ-32-2

    • высокая запасаемая энергия;
    • высокий уровень выходного напряжения, что позволяет определять место повреждения силовых кабелей без применения аппаратов прожига;
    • разделен на два блока: пульт управления и блок высоковольтный;
    • одинаковые габаритные размеры с аппаратом АП-14-6 для удобства монтажа в электротехническую лабораторию.

    Условия применения генератора импульсов АВИ-32-2

    Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
    температура окружающей среды от минус 30°С до плюс 40°С;
    относительная влажность до 80% при температуре плюс 25°С;
    атмосферное давление 530÷800 мм рт. ст.

  • Технические характеристики аппарата АВИ-32-2

    Параметр Значение
    Напряжение питания частотой 50Гц, В 220±22
    Максимальная потребляемая мощность, кВА 3,0
    Максимальное выходное постоянное напряжение в трех диапазонах, кВ 0÷8
    0÷16
    0÷32
    Максимальная запасаемая энергия во всех диапазонах, Дж 2000
    Период следования импульсов в автоматическом режиме, с 3 и 6
    Габаритные размеры, мм, не более:
    пульта управления ПУ АВИ-32-2
    блока высоковольтного БВ АВИ-32-2

    520х169х500
    520х630х800
    Масса, кг, не более
    пульта управления ПУ АВИ-32-2
    блока высоковольтного БВ АВИ-32-2

    12
    128
  • Комплект поставки АВИ-32-2

    Наименование Количество
    1. Блок управления ПУ АВИ-32-2 1
    2. Блок высоковольтный БВ АВИ-32-2 1
    3. Кабель питания 1
    4. Кабель соединительный межблочный 1
    5. Провод заземления 1
    6. Паспорт 1

    Дополнительно (за отдельную стоимость) к комплекту поставляется: Узел связи по току УТ
