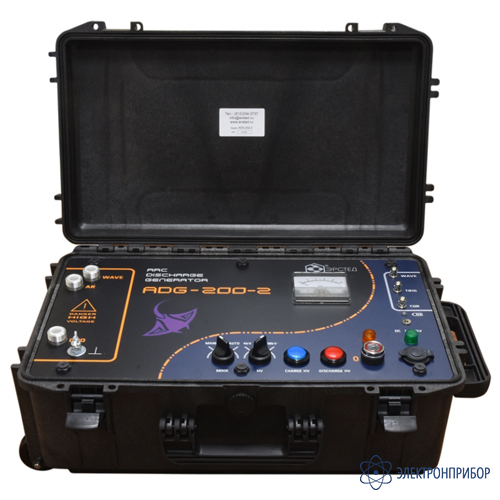

ADG-200-2 — генератор дуговых разрядов

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение генератора дуговых разрядов ADG-200-2:

    Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407/ TDR-107/TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

    Методы измерений генератора дуговых разрядов ADG-200-2:

    Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:

    • Импульсно-дуговой метод - ИДМ (ARM, метод кратковременной дуги);
    • Метод колебательного разряда по току — МКР (ICE, метод волны тока).

    Особенности генератора дуговых разрядов ADG-200-2:

    • Полностью автономное питание;
    • Малые габариты - комплекс свободно умещается в багажник легкового автомобиля;
    • Небольшой вес.
  • Технические характеристики генератора дуговых разрядов ADG-200-2:

    Параметр Значение
    Диапазон регулировки выходного напряжения 0…10 кВ
    Ступени выходного напряжения 4 кВ, 10 кВ
    Режимы заряда Прямой заряд кабеля до пробоя (AUTO),
    Заряд встроенного конденсатора (MANUAL)
    Максимальная запасенная энергия 200 Дж
    Время затягивания дуги 1...10 мс (зависит от внешних условий)
    Минимальный интервал времени между последовательными разрядами Определяется оператором, но не менее 20 с
    Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают На разъеме TDR — 60 В;
    На разъеме WAVE – 120 В;
    На разъеме TRIG – 20 В
    Питание Автономное – аккумулятор 12 В, 12 А/ч
    Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе 100
    Диапазон рабочих температур -20...+40 °С
    Габаритные размеры 520х350х300 мм
    Масса, не более 26 кг
  • Комплект поставки ADG-200-2

    Наименование Количество
    1. Генератор дуговых разрядов ADG-200-2 1
    2. Зарядное устройство 1
    3. Комплект высоковольтных проводов с зажимами «Крокодил» для подключения к кабелю 2
    4. Ключ замка блокировки 2
    5. Руководство по эксплуатации 1
    6. Разрядник ~3.5 кВ для проверки генератора 1
  • Дополнительная комплектация ADG-200-2

  • Совместимость с ADG-200-2
