1121 — аудиоанализатор

Код товара: 37843
  • 61867-15

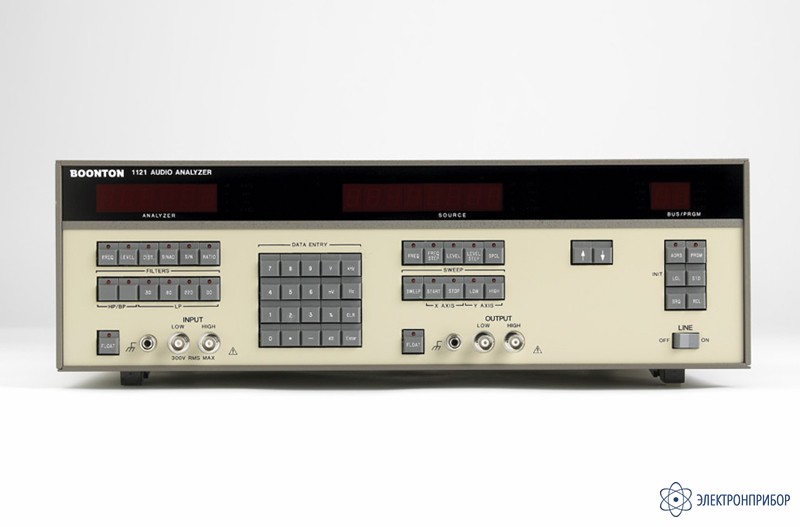

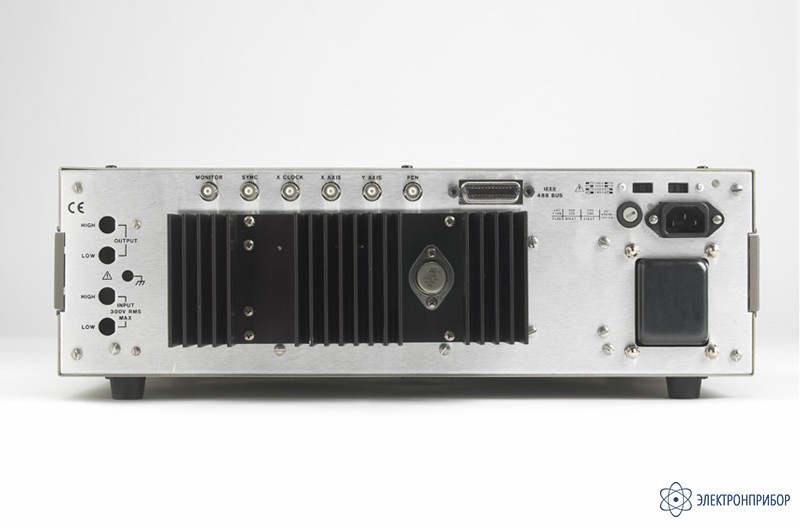

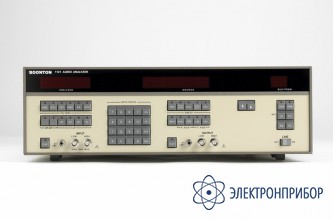

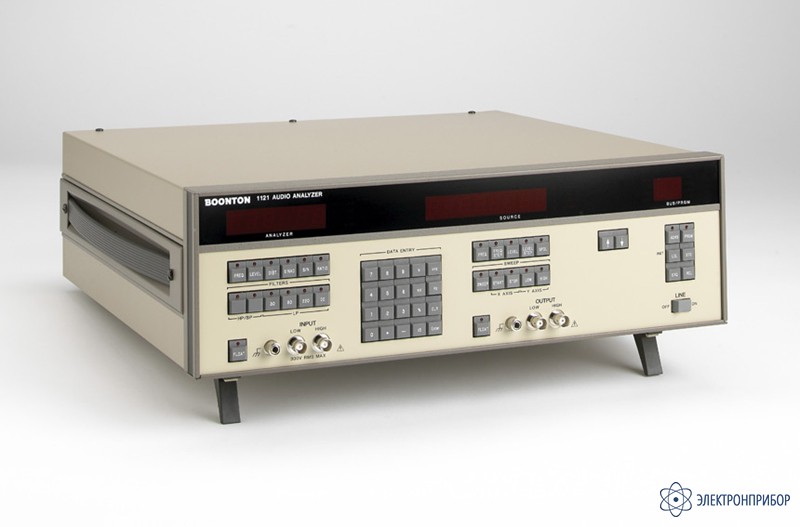

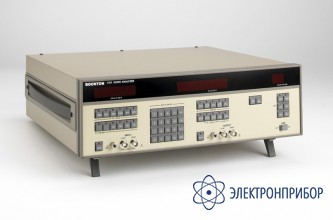

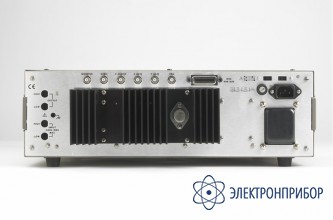

    Аудиоанализатор 1121 Аудиоанализатор 1121 Аудиоанализатор 1121

    Описание аудиоанализатора Boonton Electronics 1121:

    Анализатор звуковых сигналов R&S UPV выполняет практически все возможные измерения на аналоговых и цифровых интерфейсах: от измерения искажений и отображения спектра до анализа цифрового интерфейса.

    Модель Boonton 1121 представляет собой улучшенную версию модели 1120. 1121 включает в себя: переключаемый выходной импеданс 50, 150 и 600 Ом, выходную амплитуду сигнала 16 Вскз, дополнительный диапазон измерений с полной шкалой до 0,3 мВ и квази-пиковое детектирование.

    Модель 1121 автоматически настраивается и устанавливает нужный диапазон измерений для обеспечения максимальной точности и разрешения. Измерение искажений, частотной характеристики, напряжения постоянного или переменного тока выполняются нажатием одной клавиши. Благодаря встроенному прецизионному источнику с низкими искажениями прибор идеально подходит для исследований методом «возбуждение-отклик». Встроенный источник и анализатор позволяют проводить свипирующие измерения.

    Для точных измерений сигналов сложной формы и шума аудио анализатор использует среднеквадратичный или квази-пиковый детектор. Точные измерения искажений могут выполнены до -90 дБ (0,003%) в частотном диапазоне от 20 Гц до 20 кГц. В том же диапазоне измерения неравномерности АЧХ возможны с точностью до 0,05 дБ (0,5%).

  • Технические характеристики аудиоанализатора Boonton Electronics 1121:

    Общие параметры
    Параметр Значение
    Диапазон частот: от 5 кГц до 200 кГц
    Чувствительноть: 5 мВ
    Уход частоты: ±1 ppm в год
    Диапазон измерений переменной составляющей: 300.0 В, 30.00 В, 3.000 В, 300.0 мВ, 30.00 мВ, 3.000 мВ и 0,300 мВ
    Диапазон измерения постоянной составляющей: 300.0 В, 30.00 В и 3.000 В
    Диапазон измерений искажений: от 10 Гц до 100 кГц
    Диапазон измерения SINAD:  10 Гц - 100 кГц
    Отображаемый уровень: 0 - 140 дБ
    Диапазон входного напряжения: 50 мВ - 300 В
    Точность: ±1 дБ
    Выходной уровень: 0,01 мВ - 16 В (среднеквадратичное значение)
    Диапазон частот 5 Гц — 200 кГц
    Разрешение 0.001 Гц    5.000 Гц — 199.999 Гц
    0.01 Гц      200.00 Гц — 1999.99 Гц
    0.1 Гц        2.0000 кГц — 19.9999 кГц
    1.0 Гц        20.000 кГц — 199.999 кГц
    Погрешность Погрешность опорного генератора + 1 разряд
    Чувствительность 5,0 мВ в частотном режиме
    50,0 мВ в режиме измерения Искажений и SINAD
    Опорный генератор 10 МГц, термостатированный кварцевый генератор, ±1×10е-6
    Измерение уровня сигнала по переменному току
    Диапазоны измерения (полная шкала) 300.0 В, 30.00 В, 3.000 В, 300.0 мВ, 30.00 мВ, 3.000 мВ и
    0,300 мВ
    Сверхдиапазон 33% за исключением диапазона 300 В
    Погрешность ± 1%, 50 Гц — 50 кГц        1 мВ — 300 В, 0.5% тип.
    ± 2%, 20 Гц — 100 кГц      1 мВ — 300 В, 1.0% тип.
    ± 3%, 10 Гц — 100 кГц      1 мВ — 300 В, 1.5% тип.
    ± 4%, 10Гц — 100 кГц       0.3 мВ — 300 В, 2.0% тип.
    Измерение уровня сигнала по постоянному току
    Диапазоны измерения (полная шкала) 300.0 В, 30.00 В, and 3.000 В
    Сверхдиапазон 33% за исключением диапазона 300 В
    Погрешность ±1% или 6 мВ (в зависимости где больше)
    Измерение искажений
    Диапазон частот 10 Гц — 140 кГц
    Разрешение 0.00001 % для <0.11000% thd="« br=»"> 0.0001 % для <1.1 thd="« br=»"> 0.001 % для <11 thd="« br=»"> 0.01 % для <100% thd="« td=»">
    Диапазон измерений 0.00001% — 100.0%
    (-140.00 — 0.00 дБ)
    Погрешность ± 1 дБ; 20 Гц — 20 кГц
    ± 2 дБ; 10 Гц — 100 кГц
    Входной диапазон по напряжению 50 мВ — 300 В
    Диапазон измерения искажений 0.01% (-80 дБ) или 10 мкВ      10Гц — 20кГц, 80кГц (полоса пропускания)
    0.02% (-74 дБ) или 20 мкВ      10 Гц — 50 кГц, 220 кГц (полоса пропускания)
    0.032% (-70 дБ) или 40 мкВ    10 Гц — 50 кГц, 500 кГц (полоса пропускания)
    0.056% (-65 дБ) или 50 мкВ     50 кГц — 100 кГц, 500 кГц (полоса пропускания)
    Измерение SINAD
    Диапазон частот 10 Гц — 140 кГц
    Диапазон измерений 0,00 — 140,00 дБ
    Погрешность ±1 дБ; 20 Гц — 20 кГц
    ±2 дБ; 10 Гц — 100 кГц
    Входной диапазон по напряжению 50 мВ — 300 В
    Диапазон измерения SINAD 80 дБ или 10 мкВ      10Гц — 20 кГц, 80 кГц (полоса пропускания)
    74 дБ или 20 мкВ      10 Гц — 50 кГц, 220 кГц (полоса пропускания)
    70 дБ или40 мкВ       10 Гц — 50 кГц, 500 кГц (полоса пропускания)
    65 дБ или 50 мкВ      50 кГц — 100 кГц, 500 кГц (полоса пропускания)
    Диапазон частот измерение С/Ш 10 Гц — 140 кГц
    Диапазон отображения 0,00 — 140.00 дБ
    Погрешность ±1 дБ
    Остаточный шум 85 дБ или 10 мкВ; 80 кГц (полоса пропускания)
    85 дБ или 20 мкВ; 220 кГц (полоса пропускания)
    85 дБ или 40 мкВ; 500 кГц (полоса пропускания)
    Коэффициент подавления (CMRR) >70 дБ      20 Гц — 1 кГц, В в <3 br="«> >45 дБ      1 кГц — 20 кГц, В в <3 td=»">
    Пределы Общий режим       Дифференциальный вход
    < 4.25 В пик                  3.000 В диапазон
    < 42.5 В пик                  30.00 В диапазон
    < 425 В пик                    300.0 В диапазон
    Вход анализатора
    Тип Балансный (полностью дифференциальный)
    Импеданс 100 кОм±1% и <300 span="">
    Защита Защита от превышения входного напряжения и встрроенный предохранитель от пиковых напряжения 425 Вмакс
    Аудио фильтры
    ФНЧ 30 кГц, погрешность 30 кГц±2 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    ФНЧ 80 кГц, погрешность 80 кГц±4 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    ФНЧ 220 кГц, погрешность 220 кГц±60 кГц, 3-го порядка Баттерворта, 60 дБ/декада
    Характеристики источника
    Диапазон частот 10 Гц — 140 кГц
    Разрешение 0.001 Гц      10.000 Гц — 199.999 Гц
    0.01 Гц         200.00 Гц — 1999.99 Гц
    0.1 Гц           2.0000 кГц — 19.9999 кГц
    1.0 Гц           20.000 кГц — 140.000 кГц
    Погрешность 10×10е-6 + погрешность опорного генератора + 1 разряд
    Опорный генератор
    Тип 10 МГц, термостатированный кварцевый генератор, ±1×10е-6
    Погрешность  ±1 10е-6
    Выходной уровень
    Диапазон (разомкнутая схема) 0,01 мВ — 16 Вскз
    Разрешение 0.01 мВ      0 мВ — 30 мВ
    0.1 мВ        30 мВ — 300 мВ
    1.0 мВ        300 мВ — 3В
    5.0 мВ        3В — 16В
    Погрешность (0,6 мВ — 16 В) ± 0.5% от уст. знач. + 0.05% диапазона 10 Гц — 50 кГц; тип. 0.3%
    ± 1.0% от уст. знач. + 0.05% диапазона 50 кГц — 100 кГц; тип. 0.6%
    ± 1.5% от уст. знач. + 0.1 % диапазона 100 кГц — 140 кГц; тип. 1.0%
    Неравномерность АЧХ (на 50 Ом) ± 0.5%; 30 мВ — 8 В         10Гц — 50 кГц, 1 кГц оп.
    ± 1.0%; 30 мВ — 8 В         10 Гц — 100 кГц, 1 кГц оп.
    ± 1.5%; 30 мВ — 8 В         10 Гц — 140 кГц, 1 кГц оп.
    Искажение и шум 0.01% (-80 дБ) или 10 мкВ           10 Гц — 20 кГц, 80 кГц (полоса пропускания)
    0.02% (-74 дБ) или 10 мкВ           20 кГц — 50 кГц, 220 кГц (полоса пропускания)
    0.032% (-70 дБ) или 35 мкВ         10 Гц — 50 кГц (полоса пропускания)
    0.056% (-65 дБ) или 50 мкВ         50 кГц — 100 кГц, 500 кГц (полоса пропускания)
    0.1% (-60 дБ) или 50 мкВ             100 кГц — 140 кГц, 500 кГц (полоса пропускания)
    Импеданс 50 Ом ± 2%
    150 Ом ± 1%
    600 Ом ± 1
    Требования к электропитанию 80 ВА, 100, 120, 220 или 240 В, 50 — 400 Гц
    Рабочий диапазон температуры 0° — 55°C

  • Комплект поставки 1121

    № Наименование Количество
    1 Анализатор аудио 1121 1
    2 Запасные входные/выходные предохранители, линейныей предохранители 1
