АСА6039, АСА 6039

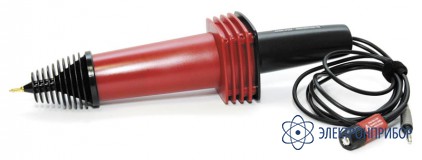

АСА-6039 — высоковольтный щуп

Сохранить в PDF Распечатать
    • Гарантия

      3 месяца

    • Производитель

      АКТАКОМ

    Назначение высоковольтного щупа АСА-6039

    Высоковольтный щуп АКТАКОМ АСА-6039 предназначен для обеспечения безопасного измерения высоких напряжений для всех моделей осциллографов.

    Зависимость входного напряжения от частоты высоковольтного щупа АСА-6039

  • Технические характеристики высоковольтного щупа АСА-6039

    Параметр Значение
    Аттенюатор 1000:1
    Входной импеданс 900 МОм, 2,0 пФ
    Макс. входное напряжение 39 кВ (DC+AC пиковое), 27 кВ (АС скз)
    Максимальный ток нагрузки 45 мкА
    Полоса пропускания DC…220 МГц
    Время нарастания 1,6 нс
    Отношение Сигнал/Шум >60 дБ при 1 кГц, >50 дБ при 1 МГц
    Погрешность DC: не более 3 % от до 35 кВ
    AC: не более 3 % при частоте 1 кГц
    Температурный коэффициент Не более 0,02 %/°С
    Диапазон компенсации 10 пФ…35 пФ
    Длина кабеля 2 м ±0,2
    Цвет черный/красный
    Габаритные размеры, мм 80х80х320
    Масса, г 460

    Условия эксплуатации высоковольтного щупа АСА-6039

    Параметр Значение
    Рабочая температура -10…55 °С
    Относительная влажность воздуха Не более 85 % при (35 °С)
    Температура хранения -20…70 °С
    Атмосферное давление от 495 до 795 мм. рт. ст.
    В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию
    Не допускаются падения и вибрация
    После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора, перед началом работы, в нормальных (эксплуатационных) условиях не менее 2-х часов.
  • Комплект поставки АСА-6039

    Наименование Количество
    1. Навинчивающаяся высоковольтная насадка для измерений при напряжении выше 25 кВ 1
    2. Навинчивающаяся пластина, размером 52х12 мм для контакта в труднодоступных местах 1
    3. Навинчивающийся крючок для удобного захвата проводников диаметром до 8 мм 1
    4. Навинчивающийся контакт типа "острый конус" для соединения к малогабаритным точкам сигнала 1
    5. Заземляющий кабель с зажимом типа "крокодил" (длина: 1 м) 1
    6. Дополнительная насадка-зажим типа "крокодил" для ситуаций, когда длины заземляющего кабеля не хватает чтобы "заземлить" 1
    7. Отвертка для настройки компенсации пробника 1
    8. Кейс с мягкими вставками для удобства переноски и сохранения комплекта пробника в пригодном состоянии 1
    9. Руководство по эксплуатации 1
