AOP-Multichannel Edition — программное обеспечение многоканальных осциллографов

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение программного обеспечения AOP-Multichannel Edition:

    Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере.

    Особенности программного обеспечения AOP-Multichannel Edition:

    Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранных экземпляров приборов.

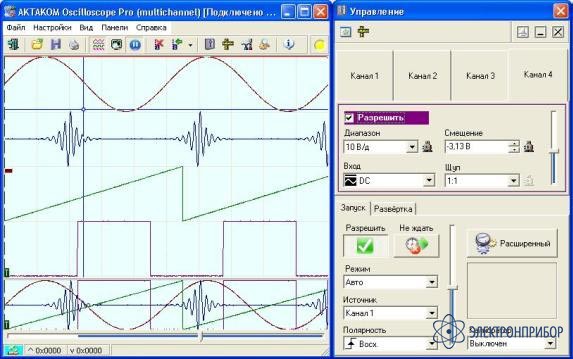

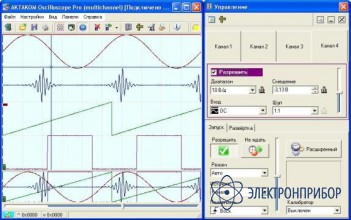

    Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы пер¬систенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

    Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

    Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа. Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

    Совместимое оборудование:

    Двухканальные цифровые запоминающие осциллографы АОС-3202/3272/3282/3182, ACK-3106, АСК-3106L,ACK-3116, АСК-3172, АСК-3002, АСК-3102, АСК-3102 1М, АСК-3712, АСК-3712 1М, четырёхканальные АОС-3184, ACK-3107, ACK- 3117и ACK-3174 и модули осциллографов в комбинированных приборах АСК-4106/АМХ-4142/4172/4182, АСК-4166/АМХ- 4148/4178/4188, АСК-4114и АСК-4174. Поддерживаются интерфейсы USB и LAN.

    Системные требования программного обеспечения:

    • порт USB
    • установленная операционная система Windows 2000, Windows XP, Windows Vista и Windows 7
    • видеосистема VGA (разрешение 640*480, 256 цветов), рекомендуется разрешение 800*600 или более, 24-битный цвет
    • для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема
  • Совместимость с AOP-Multichannel Edition

    • 22 184 руб.
      Добавить к заказу

      АСК-3002, двухканальный осциллограф - приставка

      Двухканальный осциллограф - приставка АСК-3102: 2-х канальный осциллограф- приставка к ПК - портативный дизайн, 50 МГц, 8 бит/ 100 MS/s- коэффициент отклоненения 10 мВ/дел - 10 В/дел., коэффициент развертки 0,01 мкс/дел - 100 ч/дел., максимальное входное напряжение ±100 В, входы 1 МОм/50 Ом; Режим самописца; Вход внешней синхронизации; Калибратор; USB 1.1; ПО для Win98, NT, Me, 2000, XP; Питание +6/~220 В/50 Гц; Размеры 150 х 85 х 32 мм; Вес 0,5 кг.

    • 26 255 руб.
      Добавить к заказу

      АСК-3102, 2-х канальный осциллограф - приставка к ПК

      2-х канальный осциллограф- приставка к ПК - Портативный дизайн!,100 МГц, 8 бит/ 100 MS/s-10GS/s, коэфф. отклонен. 2мВ/дел - 10 В/дел., коэффициент развертки 0,01 мкс/дел - 100 ч/дел., максимальное входное напряжение ±100В, входы 1 МОм/50 Ом, режим самописца, вх. внешн. синхронизации, калибратор, USB 1.1., ПО для Win98,NT,Me,2000,XP, пит. +6/~220В/50Гц, размеры 150*85*32, вес 1,3 кг.

    • 28 143 руб.
      Добавить к заказу

      АСК-3106, 2-х канальный осциллограф - приставка к ПК

      "2-х канальный осциллограф- -внешняя приставка к ПК,100 МГц, дискретизация 8 бит/ 100 MS/s-10GS/s, коэфф. отклонен. 2мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100В, входы 1 МОм/50 Ом, режим самописца, вх. внешн. синхронизации, калибратор,, USB 1.1., LPT (EPP)

    • 46 964 руб.
      Добавить к заказу

      АСК-3107, 4-х канальный осциллограф - приставка к ПК

      "4-х канальный осциллограф-приставка к ПК.,100 МГц,дискретизация 8 бит/ 100 MS/s-10GS/s, коэфф. отклонен. 2мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100В, входы 1 МОм/50 Ом, режим самописца, вх. внешн. синхронизации, калибратор, USB 1.1., LPT (EPP)

    • Есть в наличии
      29 972 руб.
      Добавить к заказу

      АСК-3116, 2-х канальный осциллограф - приставка к ПК

      "2-х канальный осциллограф - внешняя приставка к ПК,100 МГц, дискретизация 8 бит/ 100 MS/s-10GS/s, коэфф. отклонен. 2мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100В, входы 1 МОм/50 Ом, режим самописца, вх. внешн. синхронизации, калибратор, гальваническая развязка цепи питания по USB, USB 1.1., LPT (EPP)

    • 49 737 руб.
      Добавить к заказу

      АСК-3117, 4-х канальный осциллограф - приставка к ПК

      "4-х канальный осциллограф - внешняя приставка к ПК,100 МГц, дискретизация 8 бит/ 100 MS/s-10GS/s, коэфф. отклонен. 2мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100В, входы 1 МОм/50 Ом, режим самописца, вх. внешн. синхронизации, калибратор, гальваническая развязка цепи питания по USB, USB 1.1., LPT (EPP)

    • 58 115 руб.
      Добавить к заказу

      АСК-3174, цифровой запоминающий осциллограф - приставка к компьютеру

      4-х канальный осциллограф-внешняя приставка к ПК; Полоса 100 МГц; Дискретизация 8 бит/100 MS/s-10GS/s; Коэффициент отклоненения 10 мВ/дел - 10 В/дел.; Коэффициент развертки 10 нс/дел - 0,1 с/дел.; Максимальный буфер записи 64/128/256 кБ на канал; Входное напряжение ±50 В; Входы 1 МОм / 50 Ом; Режим самописца; Вход внешней синхронизации; Калибратор; USB 1.1; 10/100 BASE-T (LAN); ПО для Win98, NT, Me, 2000, XP; Питание +6/~220 В / 50 Гц; Габариты 260 х 210 х 70 мм; Масса 1 кг.
