    Программное обеспечение Актаком DSO-Soft предназначено для анализа сигналов полученных от осциллографа, их сохранения и печати.

    Актаком DSO-Soft предназначено для подключения осциллографов Актаком АСК-2034, АСК-2067, АСК-2167, АСК-6022, АОС-2182, АОС-2282, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК-2018, АСК-2028, АСК-2068 и АСК-2108 к персональному компьютеру.

    Подключение вышеуказанных приборов к ПК может производиться по двум интерфейсам:

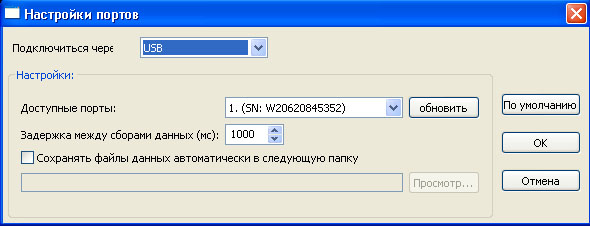

    • USB интерфейс

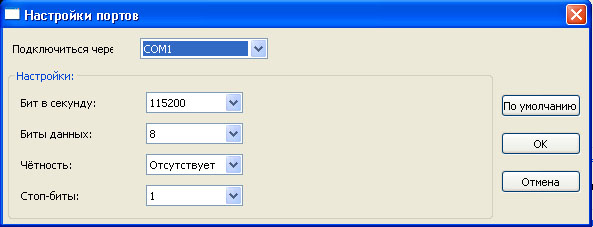

    • RS-232 интерфейс

    Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Только векторный формат *.bin может быть в дальнейшем загружен и обработан в данном программном обеспечении. Формат *.bmp можно просмотреть через другое программное обеспечение, поддерживающее данный тип файла, например, графический редактор.

    Актаком DSO-Soft позволяет также получать данные:

    • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной. Пользователь может изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

    • режиме X-Y (фигуры Лиссажу) Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
    • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls

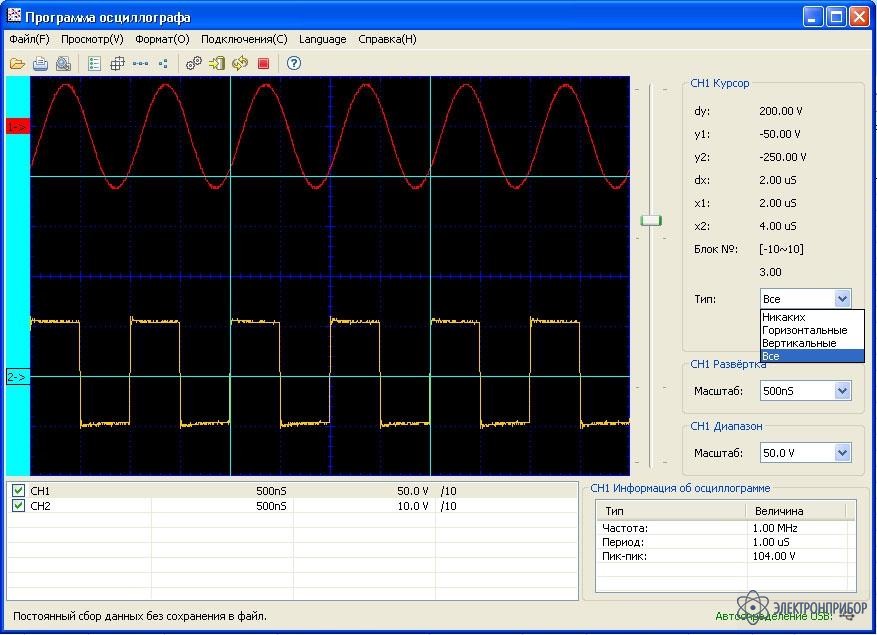

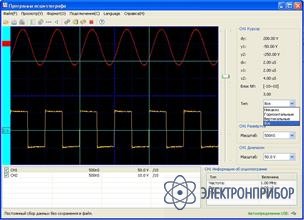

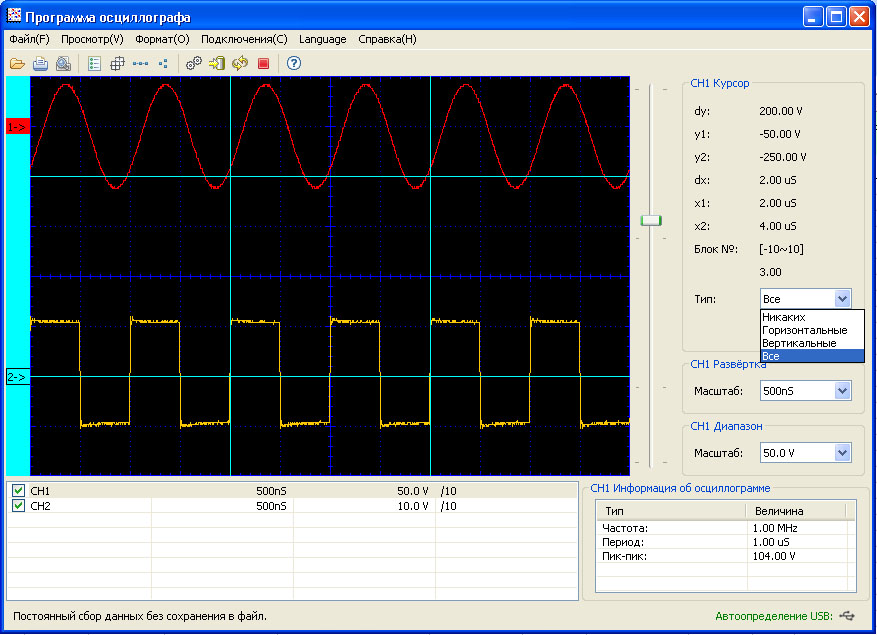

    В области «Курсор» можно выбрать 4 различных типа представления курсоров:

    • «Никаких». Линии курсоров не отображаются в окне осциллограмм
    • «Горизонтальные». В окне осциллограмм отображаются две горизонтальные линии курсоров для измерения параметров сигнала по напряжению.
    • «Вертикальные». В окне осциллограмм отображаются две вертикальные линии курсоров для измерения параметров сигнала во временной области.
    • «Все». Отображаются и горизонтальные и вертикальные курсоры. Действия аналогичны пунктам «Горизонтальные» и «Вертикальные».

    Дополнительно, пользователь может изменить и эргономические характеристики отображения информации: цвет сетки, цвет фона, цвет осциллограммы, включить/выключить сетку, отображать сигнал в виде точек или в векторном виде.

    Кроме того, пользователь может передвигать осциллограмму по вертикали или горизонтали

  • Совместимость с Актаком DSO-Soft

    • Снят с производства

      АОС-2182, осциллограф

      2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с - 2 канала). Макс. память - 2 М. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор.Хранение: 4 осциллограммы. Интерфейс: USB-host, USB-device. Дисплей: 20 см, цветной, TFT, 640 х 480. Логический анализатор (опционально). Вес: 2,2 кг. Размеры: 370 x 180 x 120 мм.

    • Снят с производства

      АОС-2282, осциллограф

      2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с - 2 канала). Макс. память - 2 М. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 4 осциллограммы. Интерфейс: USB-host, USB-device. Дисплей: 20 см, цветной, TFT, 640 х 480. Логический анализатор (опционально). Вес: 2,2 кг. Размеры: 370 x 180 x 120 мм.

    • 19 352 руб.
      Добавить к заказу

      АСК-2018, осциллограф-мультиметр

      Осциллограф-мультиметр, полоса пропускания 20 МГц, 1 канал, цветной ЖКИ, дискретизация 100 Мвыб/сек, длина записи 6 кБт/кан., вертикальное разрешение 8 бит, развертка по вертикали 5 мВ...5 В/дел., по горизонтали 5 нс...100 с/дел., 20 автоизмерений, курсорные измерения, видео синхронизация с выбором строки, максимальное входное напряжение 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.

    • 34 810 руб.
      Добавить к заказу

      АСК-2028, осциллограф-мультиметр

      Осциллограф - мультиметр АСК-2028: Полоса 20 MHz; 2 канала; Цветной ЖКИ; Дискретизация 100 MHz; Длина записи 6 кБт/кан.; Вертикальное разрешение 8 бит; Развертка по вертикали 5 мВ...5 В/дел., по горизонтали 5 нс...5 с/дел.; 5 автоизмерений; Курсорные измерения; Видео синхронизация с выбором строки; Максимальное входное напряжение 400 Впик; Встроенный мультиметр; USB интерфейс; Аккумуляторное питание; Размеры 180x115x40 мм; Масса 645 г.

    • Снят с производства

      АСК-2034, осциллограф аналогово-цифровой

      Осциллограф АСК-2034: Полоса 25 МГц; 2 канала; Цветной LCD ЖКИ (256 цветов) - 20 см; Дискретизация 100 МГц; Длина записи 6 кБт/кан.; Вертикальная разрядность 8 бит; Развертка по вертикали 5 мВ...5 В/дел.; Развертка по горизонтали 5 нс...5 с/дел.; 20 автоизмерений; БПФ; Курсорные измерения; Видео синхронизация с выбором строки; Максимальное входное напряжение 300 Впик; RS-232 или USB интерфейс; Русскоязычное меню; Размеры 350x157x120 мм; Масса 1 кг.

    • Снят с производства

      АСК-2067, осциллограф аналогово-цифровой

      Осциллограф АСК-2067: Полоса 60 МГц; 2 канала; Цветной LCD ЖКИ (640x480) - 20 см.; Дискретизация 250 МГц; Длина записи 5 кБт/кан.; Вертикальное разрешение 8 бит; Развертка по вертикали 5 мВ...5 В/дел., по горизонтали 5 нс...5 с/дел.; Автоизмерения; Курсорные измерения; Максимальное входное напряжение 300 Впик; USB интерфейс; Размеры 350x115x120 мм; Масса 1 кг.

    • 42 362 руб.
      Добавить к заказу

      АСК-2068, осциллограф-мультиметр

      Осциллограф - мультиметр, полоса 60 МГц; 2 канала; Цветной ЖКИ; Дискретизация 250 МГц; Длина записи 6 кБт/кан.; Вертикальное разрешение 8 бит; Развертка по вертикали 5 мВ ... 5 В/дел., по горизонтали 5 нс ... 5 с/дел.; 5 автоизмерений; Курсорные измерения; Видео синхронизация с выбором строки; Максимальное входное напряжение 400 Впик; Встроенный мультиметр; USB интерфейс; Аккумуляторное питание; Размеры 180x115x40 мм; Масса 645 г.

    • 56 699 руб.
      Добавить к заказу

      АСК-2108, осциллограф-мультиметр

      Осциллограф-мультиметр, полоса пропускания 100 МГц, 2 канала, цветной ЖКИ, дискретизация 500 Мвыб/с, длина записи 6 кБт/кан., вертикальное разрешение 8 бит, развертка по вертикали 5 мВ...5 В/дел., по горизонтали 5 нс...100 с/дел., 20 автоизмерений, курсорные измерения, видео синхронизация с выбором строки, максимальное входное напряжение 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.
