P6022 — щуп токовый
Код товара: 48349-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
43864-10 до 16.04.2020
-
Производитель
Назначение щупа токового P6022:

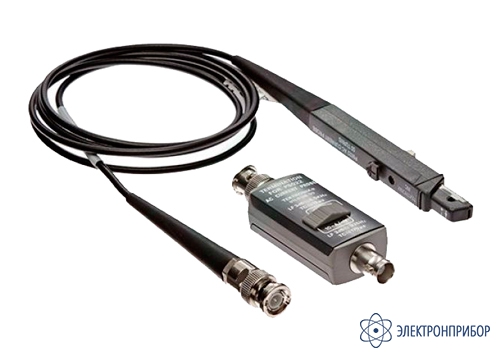

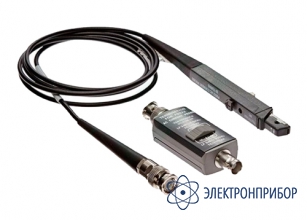

Пробник токовый Р6022 предназначен для бесконтактного измерения амплитудных и временных параметров переменного тока совместно с осциллографами.
Назначение щупа токового P6022:
Пробник токовый Р6022 представляет собой трансформатор тока с ферромагнитным тороидальным сердечником, первичную обмотку которого образует провод измерительной цепи. Повышающая вторичная обмотка состоит из двух полуобмоток, имеющих общее соединение в центре сердечника и выходные контакты, расположенные на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем экранирования вторичной обмотки, а за счет симметричности конструкции достигается подавление влияния внешних магнитных полей.
Пробник токовый CT6 выполнен в виде кабеля с измерительной головкой и блоком компенсации.
Блок компенсации имеет интерфейс TekprobeBNC2 для подключения к осциллографам Tektronix серий TDS3000/5000/7000, DPO/MSO4000 и DPO/MSO7000 при использовании адаптера TPA-BNC, серий DPO/DSA70000 при использовании адаптера TCA-BNC. Интерфейс обеспечивает возможность автоматического определения коэффициента преобразования пробника и изменения масштаба вертикальной шкалы осциллографа.
-
-
Технические характеристики щупа токового P6022:
Параметр Значение Коэффициент преобразования силы тока в выходное напряжение:
- поддиапазон 1 мА/мВ
- поддиапазон 10 мА/мВ
1 В/А
100 мВ/АПолоса пропускания:
- поддиапазон 1 мА/мВ
- поддиапазон 10 мА/мВ
от 8,5 кГц до 100 МГц
от 935 Гц до 120 МГцВремя нарастания переходной характеристики1, не более:
- поддиапазон 1 мА/мВ
- поддиапазон 10 мА/мВ
3,2 нс
2,9 нсМаксимальная амплитуда измеряемой силы тока (п-п) 6 А Пределы допускаемой относительной погрешности коэффициента преобразования на частоте 50 кГц ± 3 % Задержка передачи сигнала, типовое значение, не более 9 нс Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более 152 х 10 х 15 Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более 88 х 28 х 22 Длина кабеля, не менее 1,5 м Масса пробника, не более 150 г Рабочая температура окружающей среды от 0 до 50 °С Рабочая относительная влажность воздуха при температуре до 35 °C, не более 95 % Примечание. Расчетное значение времени нарастания переходной характеристики tпх [нс] определяется по формуле tпх = 0,35/Fm, где Fm – верхняя частота полосы пропускания [ГГц].
-
Комплект поставки P6022
№ Наименование Количество 1 Щуп токовый P6022 1 2 Комплект аксессуаров 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 -
