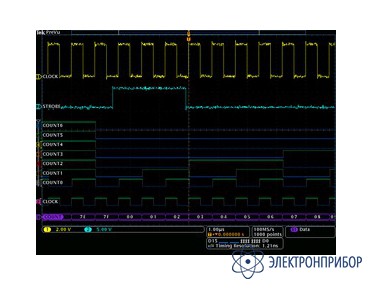

MDO4MSO — опция для анализа цифровых сигналов

Сохранить в PDF Распечатать
  • Добавление 16 цифровых каналов; в комплекте с цифровым пробником P6616 и принадлежностями. Перманентное обновление любой модели с помощью одноразового аппаратного ключа для прикладных программ. С помощью аппаратного ключа выполняется разблокировка функции, после чего ключ больше не нужен.

  • Технические характеристики опции для анализа цифровых сигналов - MDO4MSO:

    Параметр Значение
    Число входных каналов 16 цифровых каналов (D15 – D0)
    Пороги Общая настройка для группы из 8 каналов
    Выбор значений порогов ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем
    Диапазон значений порогов, настраиваемых пользователем ±40 В
    Погрешность установки порога ±(100 мВ + 3% от установленного порога)
    Максимальное входное напряжение ±42 Впик (тип.)
    Максимальный динамический диапазон входного сигнала 30 Впик-пик, ≤200 МГц
    10 Впик-пик, >200 МГц
    Минимальный размах напряжения 400 мВпик-пик
    Входной импеданс пробника Входное сопротивление 100 кОм
    Входная емкость 3 пФ
    Разрешение по вертикали 1 бит
    Система горизонтального отклонения цифровых каналов
    Максимальная частота дискретизации (основной режим) 500 Мвыб./с (разрешение 2 нс)
    Максимальная длина записи (основной режим) 20 млн. точек
    Максимальная частота дискретизации (режим MagniVu) 16,5 Гвыб./с (разрешение 60,6 пс)
    Максимальная длина записи (режим MagniVu) 10 000 точек с центрированием относительно точки запуска
    Минимальная регистрируемая длительность импульса 1 нс
    Сдвиг фаз между каналами (тип.) 200 пс (тип.)
    Максимальная частота переключения входа 500 МГц (максимальная частота синусоидального сигнала, который можно воспроизвести в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.)
  • Совместимость с MDO4MSO

    • Цена по запросу
      Добавить к заказу

      MDO4024C, осциллограф смешанных сигналов

      Комбинированный осциллограф с анализатором спектра: 6 приборов в 1. Осциллограф: 4 аналоговых канала, полоса 200 МГц, дискретизация 2,5 Гвыб/сек, скорость захвата 340000 осц/сек, глубина записи 20 М точек с Wave Inspector, 8 бит (11 бит HiRes), вх.импеданс 1 МОм/50 Ом/. Анализатор спектра (опция): полоса 9 кГц - 3 ГГц или 9 кГц - 6 ГГц, DANL -152 дБм/Гц, полоса захвата 1 ГГц, корреляция во времени с аналоговыми и цифр. каналами.. Цифровые каналы (опция): 16 каналов с цифровым пробником P6616, 500 Mвыб/с в осн.режиме или 16,5 Гвыб/сек с MagniVuTM, память 20 М точек. Генератор сигналов (опция): 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К. Анализатор протоколов (опция): I2C, SPI, RS-232, UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и Audio. Цифровой вольтметр (штатно, после регистрации): 4 разряда, AC RMS, DC, AC+DC RMS; 5 разрядов частота. Дисплей 10,4", WVGA 1024x768. Интерфейсы: USB 2.0 device, USB 2.0 host, LAN c LXI 1.4, Video. Габаритные размеры 229х439х147 мм. Вес 5,5 кг.

    • Цена по запросу
      Добавить к заказу

      MDO4034C, осциллограф смешанных сигналов

      Комбинированный осциллограф с анализатором спектра: 6 приборов в 1. Осциллограф: 4 аналоговых канала, полоса 300 МГц, дискретизация 2,5 Гвыб/сек, скорость захвата 340000 осц/сек, глубина записи 20 М точек с Wave Inspector, 8 бит (11 бит HiRes), вх.импеданс 1 МОм/50 Ом/. Анализатор спектра (опция): полоса 9 кГц - 3 ГГц или 9 кГц - 6 ГГц, DANL -152 дБм/Гц, полоса захвата 1 ГГц, корреляция во времени с аналоговыми и цифр. каналами.. Цифровые каналы (опция): 16 каналов с цифровым пробником P6616, 500 Mвыб/с в осн.режиме или 16,5 Гвыб/сек с MagniVuTM, память 20 М точек. Генератор сигналов (опция): 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К. Анализатор протоколов (опция): I2C, SPI, RS-232, UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и Audio. Цифровой вольтметр (штатно, после регистрации): 4 разряда, AC RMS, DC, AC+DC RMS; 5 разрядов частота. Дисплей 10,4", WVGA 1024x768. Интерфейсы: USB 2.0 device, USB 2.0 host, LAN c LXI 1.4, Video. Габаритные размеры 229х439х147 мм. Вес 5,5 кг.

    • Цена по запросу
      Добавить к заказу

      MDO4054C, осциллограф смешанных сигналов

      Комбинированный осциллограф с анализатором спектра: 6 приборов в 1. Осциллограф: 4 аналоговых канала, полоса 500 МГц, дискретизация 2,5 Гвыб/сек, скорость захвата 340000 осц/сек, глубина записи 20 М точек с Wave Inspector, 8 бит (11 бит HiRes), вх.импеданс 1 МОм/50 Ом/. Анализатор спектра (опция): полоса 9 кГц - 3 ГГц или 9 кГц - 6 ГГц, DANL -152 дБм/Гц, полоса захвата 1 ГГц, корреляция во времени с аналоговыми и цифр. каналами.. Цифровые каналы (опция): 16 каналов с цифровым пробником P6616, 500 Mвыб/с в осн.режиме или 16,5 Гвыб/сек с MagniVuTM, память 20 М точек. Генератор сигналов (опция): 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К. Анализатор протоколов (опция): I2C, SPI, RS-232, UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и Audio. Цифровой вольтметр (штатно, после регистрации): 4 разряда, AC RMS, DC, AC+DC RMS; 5 разрядов частота. Дисплей 10,4", WVGA 1024x768. Интерфейсы: USB 2.0 device, USB 2.0 host, LAN c LXI 1.4, Video. Габаритные размеры 229х439х147 мм. Вес 5,5 кг.

    • Цена по запросу
      Добавить к заказу

      MDO4104C, осциллограф смешанных сигналов

      Комбинированный осциллограф с анализатором спектра: 6 приборов в 1. Осциллограф: 4 аналоговых канала, полоса 1 ГГц, дискретизация 5 Гвыб/сек, скорость захвата 340000 осц/сек, глубина записи 20 М точек с Wave Inspector, 8 бит (11 бит HiRes), вх.импеданс 1 МОм/50 Ом/. Анализатор спектра (опция): полоса 9 кГц - 3 ГГц или 9 кГц - 6 ГГц, DANL -152 дБм/Гц, полоса захвата 1 ГГц, корреляция во времени с аналоговыми и цифр. каналами.. Цифровые каналы (опция): 16 каналов с цифровым пробником P6616, 500 Mвыб/с в осн.режиме или 16,5 Гвыб/сек с MagniVuTM, память 20 М точек. Генератор сигналов (опция): 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К. Анализатор протоколов (опция): I2C, SPI, RS-232, UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и Audio. Цифровой вольтметр (штатно, после регистрации): 4 разряда, AC RMS, DC, AC+DC RMS; 5 разрядов частота. Дисплей 10,4", WVGA 1024x768. Интерфейсы: USB 2.0 device, USB 2.0 host, LAN c LXI 1.4, Video. Габаритные размеры 229х439х147 мм. Вес 5,5 кг.
