MDO4AFG — опция цифрового генератора сигналов

Сохранить в PDF Распечатать
  • Диапазон частот от 0,1 Гц до 50 МГц (синус). Форм сигналов - 14 и произвольная форма. Погрешность частоты 50 ppm. Диапазон амплитуд от 20 мВпик-пик до 5 Впик-пик (высокий импеданс). Неравномерность АЧХ ±0,5 дБ. Произвольная форма (128 К, 250 Мвыб/сек). Для осциллографов Tetronix серии MDO4000C.

  • Технические характеристики опции цифрового генератора сигналов - MDO4AFG:

    Параметр Значение

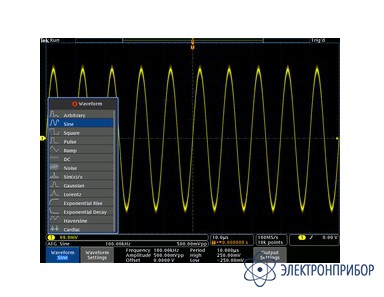

    Сигналы синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, пост. напряжение, шумоподобный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.
    Синусоидальный
    Диапазон частот от 0,1 Гц до 50 МГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Неравномерность АЧХ (тип.) ±0,5 дБ на частоте 1 кГц (±1,5 дБ для амплитуды <20 мВпик-пик)
    Полный коэффициент гармоник (тип.) 1%, нагрузка 50 ОмM
    2% для амплитуды < 50 мВ и частот > 10 МГц
    3% для амплитуды < 20 мВ и частот > 10 МГц
    Динамический диапазон без паразитных составляющих (тип.) -40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом
    Прямоугольный/импульсный сигнал
    Диапазон частот от 0,1 Гц до 25 МГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Коэффициент заполнения от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее
    Разрешение коэффициента заполнения 0.1%
    Минимальная длительность импульса (тип.) 10 нс
    Время нарастания/спада (тип.) 5 нс (от 10% до 90%)
    Разрешение по длительности импульса 100 пс
    Выброс (типовое значение) < 2% для перепадов сигнала, больших 100 мВ
    Асимметрия ±1% ±5 нс, при коэффициенте заполнения 50%
    Джиттер (ср. кв.TIE), тип. < 500 пс
    Пилообразный/треугольный
    Диапазон частот от 0,1 Гц до 500 кГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Коэффициент симметрии от 0 до 100%
    Разрешение симметрии 0.1%
    Постоянное напряжение
    Диапазон уровней (тип.) ±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом
    Шум
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Разрешение по амплитуде от 0% до 100%, шаг 1%
    Кардинальный синус (Sinc)
    Диапазон частот (тип.) от 0,1 Гц до 2 МГц
    Диапазон амплитуды от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик при нагрузке 50 Ом
    Функция Гаусса
    Диапазон частот (тип.) от 0, 1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом
    Функция Лоренца
    Диапазон частот (тип.) от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом
    Экспоненциальное нарастание/спад
    Диапазон частот (тип.) от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом
    Функция гаверсинуса
    Диапазон частот (тип.) от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом
    Кардиосигнал (тип.)
    Диапазон частот от 0,1 Гц до 500 кГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Произвольная форма
    Объем памяти от 1 до 128 КБ
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом
    Частота повторения от 0,1 Гц до 25 МГц
    Частота дискретизации 250 Мвыб./с
    Погрешность частоты
    Синусоидальный и пилообразный сигналы 130 х 10-6 (частота < 10 кГц)
    50 х 10-6 (частота ≥ 10 кГц)
    Прямоугольный и импульсный сигналы 130 х 10-6 (частота < 10 кГц)
    50 х 10-6 (частота ≥ 10 кГц)
    Разрешение 0,1 Гц или 4 разряда, выбирается большее
    Постоянное смещение
    Диапазон постоянного смещения ±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом
    Разрешение постоянного смещения 1 мВ в режиме с высоким импедансом; 500 мкВ при нагрузке 50 Ом
    Погрешность смещения ±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при повышении температуры на каждые 10 °C, начиная от +25 °C
    Погрешность амплитуды ±[ (1,5% от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)
    ПО ArbExpress® осциллограф серии MDO4000C совместим с ПО ArbExpress® для редактирования и создания сигналов, выполняемым в компьютере. Сигналы, захваченные осциллографом серии MDO4000C, передаются ПО ArbExpress для редактирования. Это ПО создает сложные сигналы и подает их на генератор сигналов произвольной формы и стандартных функций, входящий в состав осциллографа и формирующий результирующие сигналы.
  • Совместимость с MDO4AFG
