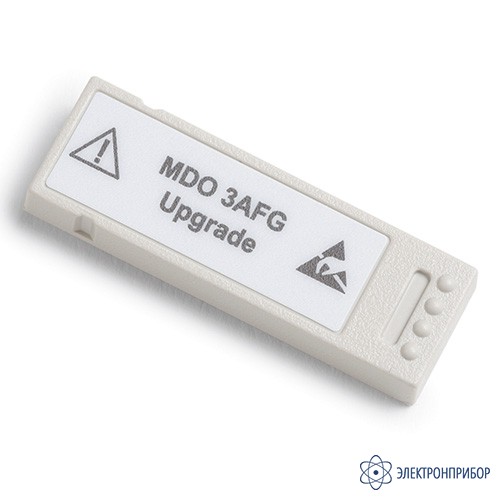

MDO3AFG — опция цифрового генератора сигналов

Сохранить в PDF Распечатать
  • Генератор сигналов произвольной формы и стандартных функций (опция MDO3AFG)

    Параметр Значение
    Сигналы Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.
    Синусоидальный
    Диапазон частот от 0,1 Гц до 50 МГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Неравномерность АЧХ ±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд <20 мВпик-пик)
    Полный коэффициент гармоник (тип.) 1%, нагрузка 50 Ом
    2% для амплитуды < 50 мВ и частот > 10 МГц
    3% для амплитуды < 20 мВ и частот > 10 МГц
    Динамический диапазон без паразитных составляющих -40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом
    Прямоугольный/импульсный сигнал
    Диапазон частот от 0,1 Гц до 25 МГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Коэффициент заполнения от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее
    Разрешение коэффициента заполнения 0.1%
    Минимальная длительность импульса 10 нс (тип.)
    Время нарастания/спада 5 нс, тип. (от 10% до 90%)
    Разрешение длительности импульса 100 пс
    Глитч < 2%, тип., для скачков сигнала, больших 100 мВ
    Асимметрия ±1% ±5 нс, при коэффициенте заполнения 50%
    Джиттер (ср. кв.TIE) < 500 пс, тип.
    Пилообразный/треугольный
    Диапазон частот от 1 Гц до 500 кГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Коэффициент симметрии от 0 % до 100 %
    Разрешение симметрии 0.1%
    0 Гц
    Диапазон уровней ±2,5 В в режиме с высоким импедансом; ±1,25 В при входном сопротивлении 50 Ом
    Шум
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Разрешение амплитуды от 0% до 100%, шаг 1%
    Кардинальный синус (Sinc)
    Диапазон частот от 0,1 Гц до 2 МГц
    Диапазон амплитуды от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик, нагрузка 50 Ом
    Функция Гаусса
    Диапазон частот от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом
    Функция Лоренца
    Диапазон частот от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом
    Экспоненциальное нарастание/спад
    Диапазон частот от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом
    Функция гаверсинуса
    Диапазон частот от 0,1 Гц до 5 МГц
    Диапазон амплитуды от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом
    Кардиосигнал
    Диапазон частот от 0,1 Гц до 500 кГц
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Произвольная форма
    Объем памяти от 1 до 128 КБ
    Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
    Частота повторения от 0,1 Гц до 25 МГц
    Частота дискретизации 250 Мвыб./с
    Погрешность частоты
    Синусоидальный и пилообразный сигналы 130 х 10-6 (частота < 10 кГц)
    50 х 10-6 (частота ≥ 10 кГц)
    Прямоугольный и импульсный сигналы 130 х 10-6 (частота < 10 кГц)
    50 х 10-6 (частота ≥ 10 кГц)
    Разрешение 0,1 Гц или 4 разряда; выбирается большее
    Погрешность амплитуды ±[ (1,5%от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)
    Постоянное смещение
    Диапазон постоянного смещения ±[2,5 В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2 ], нагрузка 50 Ом
    Разрешение постоянного смещения 1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом
    Погрешность смещения ±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C
