ЗПП 35, ЗПП35

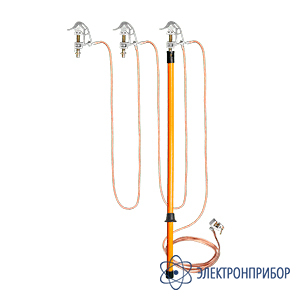

ЗПП-35 — заземление переносное подстанционное
Код товара: 42446-
-
Гарантия
24 месяца
-
Производитель
Сертификаты
Область применения заземления переносного подстанционного ЗПП-35:
Заземления переносные подстанционные используются при проведении ремонтных работ в электроустановках от 0,4 до 220 кВ. Это базовый и самый распространённый вид заземлений. Состоят из фазных винтового типа для установки на плоскую (ФЗ-4 и ФЗ-6) или круглую шину (ФЗ-3), медных гибких проводов и изолирующих штанг выполненых из прочного стеклопластика. Поставляются в трёхфазном исполнении с одной или тремя штангами, а по желанию заказчика также может быть изменена длина межфазных проводов, заземляющего спуска, изолирующией части или рукоятки, увеличено количество лучей. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 и 150 мм2 в прозрачной пластиковой оболочке с заземляющим спуском, со съемными штангами. Крепление провода к зажимам осуществляется посредством луженых медных наконечников. Для исключения излома провода он дополнительно укреплен защитной прозрачной трубкой.
Заземление ЗПП-35 является средством коллективной защиты от поражения электрическим током и предназначено для защиты работающих на отключенных участках распредустройств напряжением 35 кВ от ошибочно поданного на этот участок напряжения или появления на нем наведенного напряжения путем создания короткозамкнутой перемычки между фазными шинами и землей. Поставляются с фазными винтовыми зажимами из экструзионного алюминия уменьшенных габаритов для удобства работы в ячейках 35 кВ.
Исполнение с тремя несъёмными штангами и маркировкой ЗПП-35-3/3-ХХ или с одной несъёмной штангой и маркировкой ЗПП-35-3/1-ХХ, где ЗПП — тип изделия, 35 — класс напряжения, 3/3 (3/1) — количество фаз и количество штанг, а ХХ — сечение заземляющего провода.
Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в аккредитованной лаборатории производителя.
-
-
Технические характеристики заземления переносного подстанционного ЗПП-35:
Тип заземления Количество
штангСечение
провода,
мм2Длина
межфазного
провода, мДлина
заземляющего
спуска, мКоличество фаз Однофазное исполнение ЗПП-35-3/1-25 1 25 2,5 7 3 ЗПП-35-3/1-35 1 35 2,5 7 3 ЗПП-35-3/1-50 1 50 2,5 7 3 ЗПП-35-3/1-70 1 70 2,5 7 3 ЗПП-35-3/1-95 1 95 2,5 7 3 ЗПП-35-3/1-120 1 120 2,5 7 3 ЗПП-35-3/1-150 1 150 2,5 7 3 ЗПП-35-3/3-25 3 25 2,5 7 3 ЗПП-35-3/3-35 3 35 2,5 7 3 ЗПП-35-3/3-50 3 50 2,5 7 3 ЗПП-35-3/3-70 3 70 2,5 7 3 ЗПП-35-3/3-95 3 95 2,5 7 3 ЗПП-35-3/3-120 3 120 2,5 7 3 ЗПП-35-3/3-150 3 150 2,5 7 3 Общие характеристики Параметр Значение Номинальное рабочее напряжение, кВ 35 Длина изолирующей части, мм 1100 Длина рукоятки, мм 400 Сечения заземляющего провода, мм2 25, 35, 50, 70, 95, 120, 150 Варианты фазных зажимов
Для всех сечений
ФЗ-3 алюминиевый винтовой зажим для круглой шины. Возможна установка зажима ФЗ-6 для плоской шины.Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПримечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПП-35
№ Наименование ЗПП-35-3/1-25
ЗПП-35-3/1-35
ЗПП-35-3/1-50
ЗПП-35-3/1-70
ЗПП-35-3/1-95
ЗПП-35-3/1-120
ЗПП-35-3/1-150ЗПП-35-3/3-25
ЗПП-35-3/3-35
ЗПП-35-3/3-50
ЗПП-35-3/3-70
ЗПП-35-3/3-95
ЗПП-35-3/3-120
ЗПП-35-3/3-1501 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПП-35 в выбранном исполнении 1 1 2 Штанга переносного заземления 1 3 3 Чехол для штанги 1 3 4 Сумка 1 1 5 Паспорт 1 1 -
