ЗПЛТ-15-05-СИП-25

Заземления переносные

ЗПЛТ-15-05-СИП-25 — заземление переносное для ВЛ

Код товара: 48674

  • Описание заземления переносного для ВЛ ЗПЛТ-15-05-СИП-25:

    Заземление переносное для ВЛ до 15 кВ, с проводами, покрытыми изоляцией, ЗПЛТ-15-05-СИП-25 (прежнее название: ЗПЛ-15-03-СИП(25)) предназначено для многократной (не менее 1000 раз) установки на покрытые изоляцией провода воздушных линий электропередачи напряжением до 15 кВ.

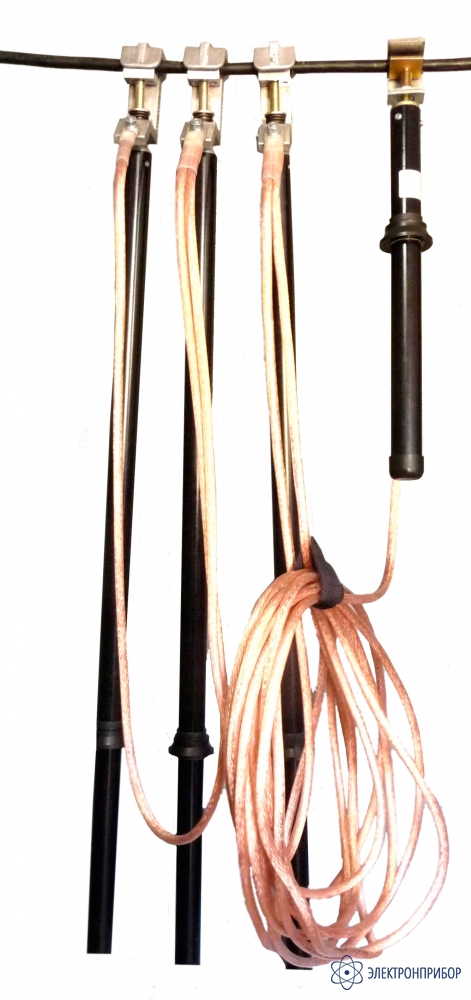

    Заземление содержит три винтовых прокалывающих зажима с несъемными электроизолирующими штангами, двух закорачивающих проводов и заземляющего спуска, снабженного заземляющей струбциной. Зажимы заземления могут быть установлены на провода диаметром до 35 мм.

    Широко распространены переносные заземления для ВЛ с изолированными проводами, в качестве фазных зажимов которых использованы оперативные ответвительные зажимы для защищенных проводов, например, зажимы SL36 компании ENSTO. Такие зажимы предназначены для одноразового применения, однако, их достаточно высокое качество обеспечивает возможность выполнения 20-40 циклов установки/снятия.

    Фазные зажимы заземление ЗПЛТ-15-05-СИП-25 снабжены прокалывающими зубьями из нержавеющей стали. По сравнению с другими подобными устройствами, конструкция прокалывающих зажимов обеспечивает многократное (более 1000 раз) прокалывание изоляции СИП, что в значительной степени (в 30-50 раз) продлевает срок службы переносного заземления.

    Кроме того, закорачивающие провода и заземляющий спуск выполнены в прозрачной морозостойкой (до -60°С) изолирующей оболочке из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя заземления. Для обеспечения высокой устойчивости к излому, высокой гибкости и увеличения срока эксплуатации многожильные медные провода выполнены с жилами диаметром не более 0,16 мм. Каждое место соединения провода с кабельным наконечником защищено не менее, чем 2-мя прозрачными термоусаживаемыми трубками.

    При ежедневной установке (снятии) средний эксплуатационный ресурс распространенного переносного заземления с фазными зажимами на основе оперативных ответвительных зажимов для защищенных проводов составляет 1 месяц.

    Средний эксплуатационный ресурс при ежедневной установке (снятии) заземления ЗПЛТ-15-05-СИП-25 составляет не менее 4-х лет. Таким образом, заземление ЗПЛТ-15-05-СИП-25 обладает по сравнению с другими подобными устройствами значительными преимуществами, позволяющими многократно (не менее, чем в 50 раз) снизить расходы Заказчика, отнесенные к сроку эксплуатации заземления.

  • Технические характеристики заземления переносного для ВЛ ЗПЛТ-15-05-СИП-25:

    Параметр Значение
    Рабочее напряжение, кВ 15
    Количество фазных прокалывающих зажимов, шт. 3
    Длина изолирующей несъемной штанги фазного зажима, мм, не менее 1000
    Сечение заземляющего провода, мм кв. 25
    Длина закорачивающего провода между зажимами, мм, не менее 1600
    Длина заземляющего спуска, мм, не менее 10000
    Общая длина заземляющего провода, мм, не менее 13200
    Масса заземления, кг, не более 6,6
    Ток термической стойкости, кА при длительности выдержки 3,0 c 3,6
    Максимально допустимое значение тока динамической стойкости, кА 22,0
    Количество проколов изоляции СИП зажимом, раз, не менее 1000
    Интервал рабочих температур, °С от – 45 до + 45
    Относительная влажность при +20 °С, до % 80

  • Комплект поставки ЗПЛТ-15-05-СИП-25

    № Наименование Количество
    1 Заземление переносное ЗПЛ-15-05 СИП-25 1
    2 Руководство по эксплуатации 1
    3 Чехол 1
