ЗПЛ-Техношанс-1-03 (25) комплектация 2 — заземление переносное линейное
Код товара: 35207-
-
Производитель
Назначение заземления переносного линейного ЗПЛ-Техношанс-1-03 (25) комплектация 2
Заземления переносные линейные ЗПЛ-Техношанс-1-03 (25) комплектация 2 предназначено для защиты персонала при работе на отключенных участках воздушных линий напряжением до 1 кВ. Заземление устанавливается с земли, без подъема на опору.
Порядок установки заземления переносного линейного ЗПЛ-Техношанс-1-03 (25) комплектация 2
- Расстелить полотнище П8 возле опоры вдоль проводов ВЛ. Извлечь заземление и штанги ШЭУ-10-5-6,6 из чехлов (штанги собрать) и разложить на полотнище (см. рис. 2). Заземляющую струбцину устанавливать/снимать на переносном заземлителе, предварительно забитом в землю, либо на заземляющем выпуске опоры ВЛ только с помощью штанги-рукоятки, которая обеспечивает защиту работников от поражения электрическим током при несоблюдении очередности установкиснятия зажимов и струбцины.
- На резьбовой болт штанги ШЭУ накрутить крюк для установки заземления, к двум другим штангам присоединить указатель УНВЛ-0,4. Проверить отсутствие напряжения с земли с помощью указателя УНВЛ-0,4 и двух штанг ШЭУ-10-5-6,6.
- Завести крюк в кольцо первого зажима. Чтобы кольцо не выскользнуло из крюка при подъеме, следует 3–4 метра заземляющего провода расположить вдоль штанги. При подъеме зажима основание нижнего звена штанги следует упереть в землю и прижать ногой (средней частью подошвы).
- После окончания подъема штангу необходимо поставить на землю вертикально и зафиксировать, не допуская раскачивания. При этом необходимо избегать приближения к себе заземляющего провода.
- Установить зажим на верхний провод ВЛ — сперва навесить его на провод, а затем защелкнуть, нажав на зажим нижней стороной крюка. Затем крюк извлекается из кольца зажима. Завести крюк в кольцо второго зажима и установить на следующий провод ВЛ. Таким же способом установить на оставшиеся незаземленные провода ВЛ остальные зажимы.
- Снятие зажимов производится в обратном порядке. При этом, введя крюк в кольцо зажима, необходимо толкнуть штангу вверх. При снятии зажимов удобно использовать вторую штангу с насадкой для удержания провода от вертикальных перемещений.
- Полотнище П8
- ЗПЛ-Техношанс-1-03
- Крюк для установки заземления КУ1 4
- ШЭУ-10-5-6,6
- Указатель напряжения УНВЛ-0,4
-
-
Технические характеристики заземления переносного линейного ЗПЛ-Техношанс-1-03 (25) комплектация 2
Параметр Значение Рабочее напряжение, кВ, не более 1 Количество фазных зажимов, шт. 5 Сечение заземляющего провода, мм2 25 Длина закорачивающего провода между зажимами, мм, не менее 1000 Длина заземляющих спусков, мм, не менее 9000 Общая длина провода, мм 21000 Ток термической стойкости при длительности выдержки 3,0 с, кА 2,3 Масса заземления, кг, не более 5,9 -

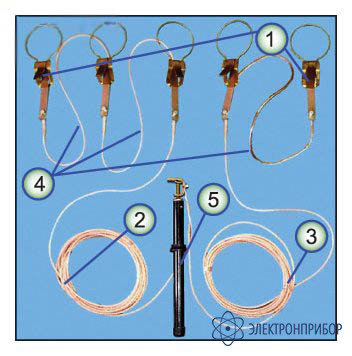

Комплект поставки ЗПЛ-Техношанс-1-03 (25) комплектация 2
Наименование Количество Зажим с кольцами 5 Заземляющая струбцина со стеклопластиковой штангой-рукояткой 1 Заземляющий спуск 2 Закорачивающий медный провод в прозрачной изоляционной оболочке 3 Крюк для установки заземления КУ1 1 Полотнище П8 1 ШЭУ-10-5-6,6 - штанга электроизолирующая 1
