Заземления переносные

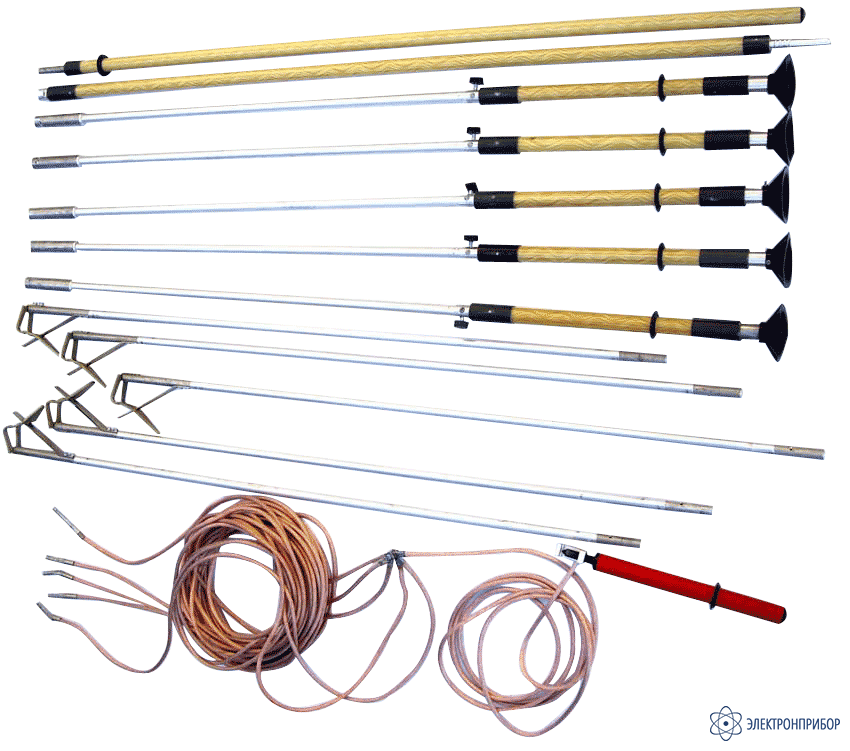

ЗПЛ-1Н-1Ш — заземление для установки с земли

Сохранить в PDF Распечатать
  • Назначение заземления ЗПЛ-1Н-1Ш

    Заземление ЗПЛ-1Н-1Ш предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм² непосредственно с поверхности земли.

  • Технические характеристики заземления ЗПЛ-1Н-1Ш

    Параметр Значение
    Допустимый  диапазон  рабочих  температур от  -45°С  до  +45°С
    Относительная  влажность воздуха до  80%  при  20°С
    Номинальное напряжение заземляемых ВЛ, кВ 1
    Общая длина заземляющей штанги, мм
    изолирующей штанги, мм
    6450
    3300
    Сечение заземляющего провода, мм2 16
    Длина  провода  между  фазами, м 8
    Длина заземляющего спуска, м 10
    Транспортная  длина заземляющей  штанги, мм 1700
    Ток термической стойкости заземляющей штанги, 3сек , кА 2,3
    Ток электродинамической стойкости, кА 14
    Масса  заземляющего  провода  с  струбциной, кг  6
    Масса  комплекта  штанг, кг, не более 15
  • Комплект поставки ЗПЛ-1Н-1Ш

    Наименование Количество
    Заземление для установки с земли ЗПЛ-1Н-1Ш (сеч. 16мм2) 1
