ЗПЛ103370, ЗПЛ 10 3 3 70, ЗПЛ 103370

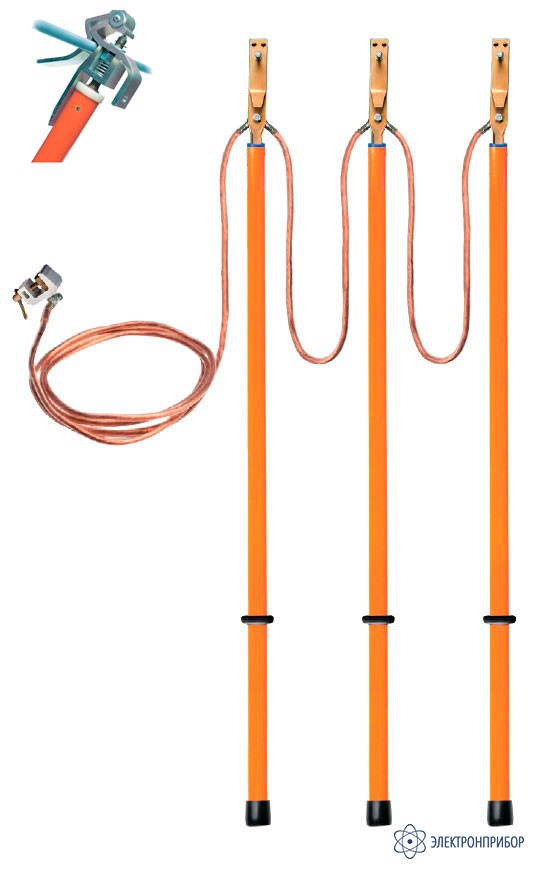

ЗПЛ-10-3/3-70 — заземление переносное линейное трехфазное (фазный зажим комбинированного типа)
Код товара: 40823-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
ЗЛ02.335Ф2000
Сертификаты
Назначение заземления переносного линейного ЗПЛ-10:
Заземления ЗПЛ-10 предназначены для защиты работающих на отключенных участках ВЛ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Переносные заземления до 10 кВ обеспечивают возможность наложения и снятия заземления на провода ВЛ сечением от 10 до 150 мм2.

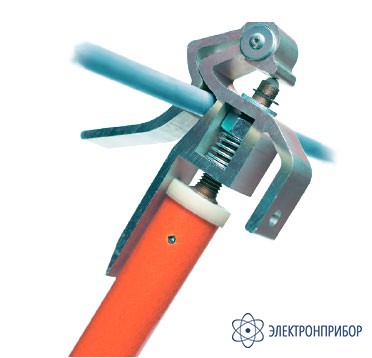

Заземления ЗПЛ-10 поставляются в исполнении с тремя штангами и маркировкой ЗПЛ-10-3/3-ХХ, или с одной штангой ЗПЛ-10-1/1-ХХ, где ЗПЛ — тип изделия, 10 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления с сечением до 150 мм2 поставляются с фазным прищепочным зажимом ФЗ-1, выполненным из стали. Заземления с большими сечениями поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия. Также возможна комплектация комбинированным прищепочно-винтовым фазным зажимом ФЗ-2.
-
-
Технические характеристики переносного линейного заземления ЗПЛ-10-3/3-70:
Параметр Значение Номинальное рабочее напряжение, кВ 10 Количество фаз (лучей), шт 3 Количество штанг, шт 3 Длина межфазных проводов, м 1,6 Длина заземляющего спуска, м 10 Длина изолирующей части, мм 700 Длина рукоятки, мм 300 Сечения заземляющего провода, мм2 70 Тип зажима ФЗ-2 алюминиевый комбинированного типа Условия эксплуатации:
- температура, °С
- влажность при температуре, %
от -45 до +45
до 80 при 20 °С -
Комплект поставки ЗПЛ-10-3/3-70
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-10-3/3-70 1 2 Штанга переносного заземления 3 3 Чехол для штанги 1 4 Сумка 1 5 Паспорт 1 -
Модификации ЗПЛ-10
-
ЗПЛ-10-1/1-70, заземление переносное линейное однофазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналогДобавить к сравнению -
ЗПЛ-10-1/1-95, заземление переносное линейное однофазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналогДобавить к сравнению -
ЗПЛ-10-3/3-70, заземление переносное линейное трехфазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналогДобавить к сравнениювы сейчас просматриваете -
ЗПЛ-10-3/3-95, заземление переносное линейное трехфазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналогДобавить к сравнению
-
