Область применения заземления наброса на ВЛ ЗНЛ-10:
Предназначено для экстренного отключения воздушных линий электропередачи посредством наброса на провода гибкого неизолированного провода и создания короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.

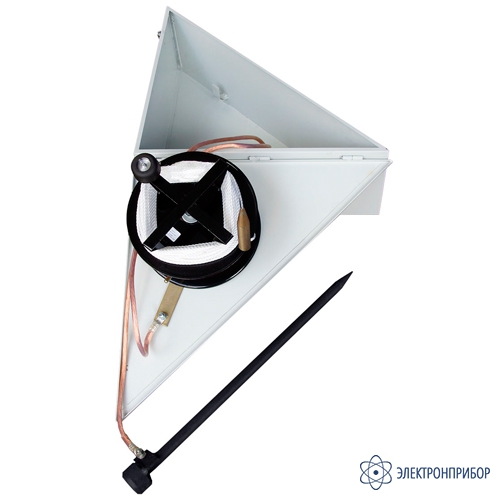

Состоит из футляра, закорачивающего медного гибкого неизолированного провода, уловителя-фиксатора, обеспечивающего надежное соединение проводов ВЛ в пучок и удерживание их в момент прохождения тока КЗ, заземляющего медного гибкого провода в полимерной оболочке, заземляющего штыря, метательного груза, изолирующего фала, устройства сочленения закорачивающего провода с изолирующим фалом, барабана для намотки провода и крестовины для намотки изолирующего фала.
-
-
Технические характеристики заземления наброса на ВЛ ЗНЛ-10:
Параметр Значение Номинальное напряжение электоустановки, кВ 0,4-10 Ток термической стойкости, кА/3 с, не менее 4 Сечение закорачивающего/заземляющего провода, мм2 70/25 Длина заземляющего провода, м, не менее 15 Длина закорачивающего провода, м, не менее 3 Диаметр изолирующего фала, мм 5 Длина изолирующего фала, м, не менее 20 Длина заземляющего штыря, мм, не менее 620 Диаметр заземляющего штыря, мм 20 Условия эксплуатации:
температура оС
влажность при температуре 25 оС, %
от -45 до 45
до 80Масса, кг, не более 16,5 -
Комплект поставки ЗНЛ-10
Наименование Количество Заземление наброс на ВЛ ЗНЛ-10 1
