УППЗ — устройство для присоединения переносных защитных заземлений

Сохранить в PDF Распечатать
  • Назначение устройства для присоединения переносных защитных заземлений УППЗ

    Устройство УППЗ предназначено для присоединения переносных штанговых заземлений всех типов и контрольно-измерительных приборов к изолированным проводам ВЛ.

    Особенности устройства для присоединения переносных защитных заземлений УППЗ

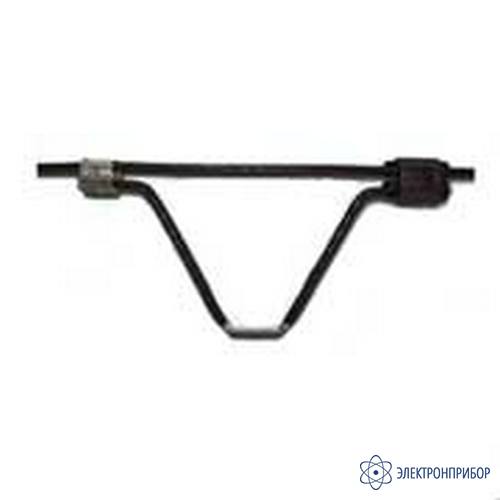

    УППЗ состоит из отрезка изолированного провода и двух прокалывающих зажимов. В средней части отрезка провода удалена изоляция. Для облегчения установки и снятия фазного зажима штангового переносного заземления, устанавливаемого на ВЛ с поверхности земли (на высоте до 6–8 м), служит изгиб отрезка провода в форме трапеции.

    Наличие неизолированных частей в устройстве УППЗ не оказывает существенного влияния на безопасность населения и персонала вследствие крайне малой площади таких частей относительно общей длины проводов ВЛ, а также из-за расположения устройства (при монтаже на ВЛ) на большом расстоянии от поверхности земли.

    Три устройства УППЗ, установленные на ВЛ 6–10 кВ с треугольным расположением проводов

  • Комплект поставки УППЗ

    Наименование Количество
    1. Устройство для присоединения переносных защитных заземлений УППЗ 1
