ПЗ 750 (сеч. 25мм2), ПЗ750 (сеч. 25мм2)

Заземления переносные

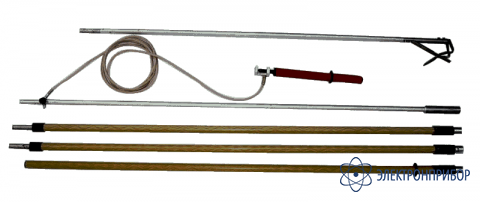

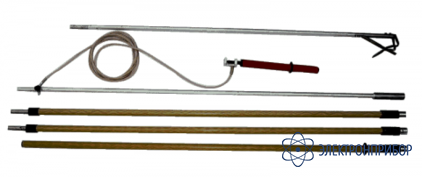

ПЗ–750Н (сеч. 25мм2) — заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 750кВ

Код товара: 27045
  • Описание заземления переносноого для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ-750Н (сеч. 25мм2):

    Предназначено для защиты работающих на отключенных участках ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода.

    Допустимый диапазон рабочих температур от -45°С до +45°С.
    Относительная влажность до 80% при 20°С.

  • Технические характеристики заземления переносноого для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ-750Н (сеч. 25мм2):

    Параметр Значение
    Номинальное напряжение заземляемых ВЛ, кВ 750
    Длина рукоятки с изолир. частью, мм 5000
    Длина звеньев металлических, мм 3000
    Общая длина штанги в собранном виде, мм 8000
    Сеч. медного заземляющего провода, мм 25
    Длина провода заземляющего, мм  6000
    Длина поддерживающего фала, мм 10000
    Ток термической стойкости в течении3 с, кА 3,6
    Ток электродинамической стойкости, кА 22
    Габаритные размеры (в упаковке) мм 1700х180х100
    Масса, кг, не более 6,5
    Заземление выпускается также с сечением провода 25мм, 35мм, 50 мм, 70 мм, 95 мм, 120 м
    Условия эксплуатации
    Температура от -45°C до +45°C
    Относительная влажность воздуха, не более 80% при 20°С
  • Комплект поставки ПЗ–750Н (сеч. 25мм2)

    Наименование Количество
    1. Заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 750кВ ПЗ– 750Н (сеч. 25мм2) 1
