ПМП-2 — преобразователь магнитного поля

Код товара: 44349
  • Назначение преобразователя магнитного поля ПМП-2:

    ПМП-2 предназначен для преобразования индукции магнитного поля диапазонов частот 60 Гц ÷ 10 кГц в напряжение электрического сигнала. Система защиты от перегрузок исключает возможность выхода из строя преобразователя при сильных магнитных полях, включая близкие грозовые разряды. По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 1.10 ГОСТ РВ 20.39.304-98 со значением рабочих температур от минус 20 ºС до плюс 40 ºС. Может использоваться в комплекте с измерительными приемниками, селективными вольтметрами, осциллографами, платами цифрового ввода для персонального компьютера. Встроенная калибровочная катушка позволяет проводить калибровку преобразователя по тестовому гармоническому сигналу.

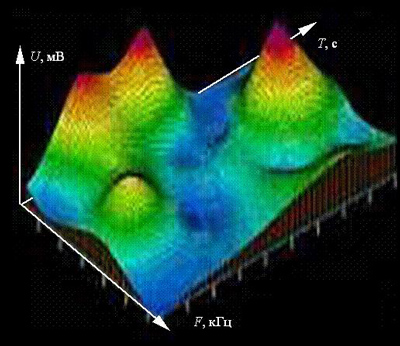

    Результат обработки сигнала с ПМП-2 при исследовании вибраций конструкции:

    По требованию заказчика возможна поставка преобразователя магнитного поля ПМП-2:

    • С соединительным кабелем длиной от 1 до 20 метров;
    • На литерные частоты или диапазон частот;
    • Со встроенными режекторными фильтрами на промышленную частоту и ее гармоники.

    Функциональные возможности преобразователя магнитного поля ПМП-2:

    • Измерение уровней магнитных полей;
    • Измерение уровней вибраций различных конструкций.

    Области применения преобразователя магнитного поля ПМП-2:

    • Обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
    • Измерение интенсивность ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
    • Решение задач обеспечения электромагнитной совместимости;
    • Решение инженерно-геологических, гидрогеологических, геофизических и геоэкологических задач, в том числе:
      • оценка интенсивности магнитных полей на нефте- и газопроводах,
      • измерение индукции магнитного поля Земли при выполнении магниторазведочных работ,
      • измерение индукции магнитного поля при поиске и разведке месторождений полезных ископаемых,
      • сейсморазведка;
    • Исследование магнитных характеристик объектов;
    • Измерение остаточного магнитного поля (эффективность магнитных экранов);
    • Измерение уровней низкочастотных колебаний (вибраций) строительных конструкций.
  • Технические характеристики преобразователя магнитного поля ПМП-2:

    Параметр Значение
    Диапазон рабочих частот 60 Гц…10 кГц
    Собственные шумы усилителя, не более 30 нВ/√Гц
    Предельная чувствительность на частотах 60 Гц – 0,01 пкТл/√Гц(0,008 мкА/м),
    1 кГц – 0,003 пкТл/√Гц(0,003 мкА/м),
    10 кГц – 0,001 пкТл/√Гц(0,0008 мкА/м)
    Амплитудный динамический диапазон измеряемого поля, не менее 120 дБ;
    Выходное сопротивление 50 или 600 Ом (по требованию Заказчика)
    Питание 12 В ± 10%, 50 мА
    Диапазон рабочих температур минус 20°С…плюс 40°С
    Габаритные размеры, не более 700*80
    Масса, не более 5 кг
  • Комплект поставки ПМП-2

    Наименование Количество
    1 Преобразователь магнитного поля ПМП-2 1
  • Совместимость с ПМП-2
