ШИИЭ 35 330, ШИИЭ 35330, ШИИЭ-35-330,
ШИИЭ 35-330 — штанга измерительная
Код товара: 50292-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
ШИ06.30000000
Назначение штанги измерительной ШИИЭ 35-330:
Штанга ШИИЭ 35-330 предназначена для контроля состояния изоляторов в поддерживающих и натяжных гирляндах ЛЭП номинальным напря-жением от 35 кВ до 330 кВ.
Описание штанги измерительной ШИИЭ 35-330:

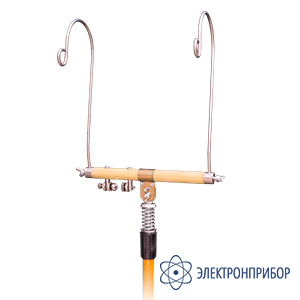

Штанга состоит из изолирующей части, рукоятки и рабочей части, включающей в себя измерительную головку с карданным узлом для соединения с изолирующей частью.
Звенья изолирующей части выполнены из полиэфирной трубки 30х25 и соединяются между собой резьбовыми соединениями. Вверху изолирующей части штанги расположен резьбовый соединительный узел для крепления рабочей части. Рукоятка представляет одно целое с изолирующей частью № 3 и отделена от нее ограничительным кольцом из изоляционного материала. Снизу рукоятка имеет заглушку для предотвращения попадания внутрь грязи и пыли.
Принцип действия штанги заключается в появлении в искровом промежутке, отрегулированном на соответствую-щий класс напряжения, электрического разряда при исправном изоляторе. При неисправном изоляторе электрический разряд в искровом промежутке не появляется.
-
-
Технические характеристики штанги измерительной ШИИЭ 35-330:
Параметр Значение Рабочее напряжение, кВ От 35 до 330 Длина изолирующей части, мм, не менее 4400 Длина рукоятки, мм, не менее 800 Общая длина штанги с измерительной головкой, мм, не более 5600 Количество звеньев штанги, шт 3 Масса штанги, кг, не более 4 -
Комплект поставки ШИИЭ 35-330
№ Наименование Количество 1 Штанга измерительная ШИИЭ-35-330 1 2 Чехол 1 3 Руководство по эксплуатации 1 -
Файлы для ШИИЭ 35-330
Файлы для ШИИЭ 35-330
