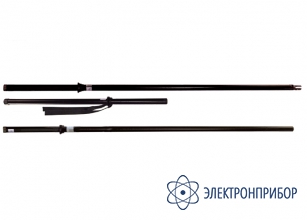

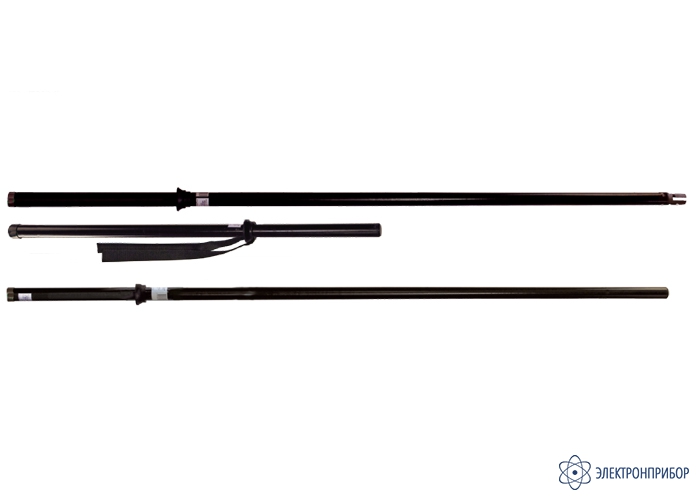

ШЭУ-220-3-3,7 — штанга электроизолирующая

Сохранить в PDF Распечатать
  • Назначение штанги электроизолирующей ШЭУ-220-3-3,7

    Штанга электроизолирующая универсальная ШЭУ-220-3-3,7 предназначена для использования в качестве изолирующих штанг для выполнения различных работ под напряжением в электроустановках 6–330 кВ.

    Совместно с дополнительными устройствами и приспособлениями универсальная штанга ШЭУ-220-3-3,7 позволяют выполнять следующие работы:

    • определять наличие/отсутствие напряжения на токоведущих частях электрооборудования 6–110 кВ без подъема на высоту (опоры ВЛ, конструкции трансформаторных подстанций и др.) совместно с указателем высокого напряжения УВНК-10Б и его модификациями;
    • проверять совпадение фаз 3–15 кВ с помощью специальных фазировочных насадок (однополюсный компаратор фаз «Технофаза», указатель проверки совпадения фаз УПСФ-10 и его модификации).
    • различать рабочее и наведенное напряжение с помощью указателя высокого напряжения УВНК-10Б (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10 и указателей низкого напряжения УНВЛ-0,4 или УНВЛ-0,4М с земли на ВЛ-0,4–35 кВ.

    Штанга ШЭУ-220-3-3,7 позволяет также выполнять работы:

    • измерять габариты от проводов и шин подстанций 6–10 кВ до земли или инженерных сооружений контактным способом с применением измерительной рулетки без снятия напряжения;
    • спиливать ветки и сучья вблизи ВЛ специальной пилой ПЭР;
    • снимать посторонние предметы с проводов ВЛ и ТП.

    Штанги ШЭУ® не предназначены для работы в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации, а также для работ в электроустановках под напряжением в условиях дождя, тумана, снегопада без применения специальных насадок для работы в дождь.

    Для присоединения различных приспособлений штанги ШЭУ® снабжены стальным резьбовым наконечником.

  • Технические характеристики штанги электроизолирующей ШЭУ-220-3-3,7

    Параметр Значение
    Рабочее напряжение, не более, кВ 110
    Масса штанги в сборе, не более, кг 1,0
    Длина изолирующей части, не менее, мм 1700
    Длина рукоятки, не менее, мм 600
    Общая длина штанги в сборе, не менее, мм 2300
    Диаметр изолирующей части, не более, мм 31–33
    Диаметр рукоятки, не более, мм 36
    Диаметр резьбы наконечника, мм М14
    Интервал рабочих температур от – 45 до + 45 ºС
    Относительная влажность при +25 ºС до 98 %
    Средний срок службы 15 лет
    Гарантийный срок эксплуатации 3 года со дня продажи
  • Комплект поставки ШЭУ-220-3-3,7

    Наименование Количество
    Штанга электроизолирующая ШЭУ-220-3-3,7 1
    Штанга-насадка на 110 кВ (длина 0,9 м) 1
    Штанга-удлинитель 1
    Насадка для оперативных переключений (дюралюминий) 1
    Чехол 1
    Руководство по эксплуатации 1
  • Дополнительная комплектация ШЭУ-220-3-3,7
