УВНсТФ 6-10, УВНсТФ 6 10, УВНсТФ610

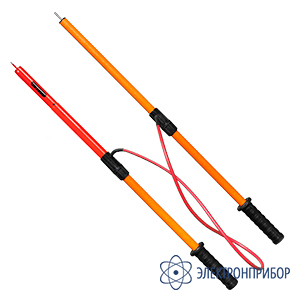

УВНсТФ 6-10 — указатель высокого напряжения

Сохранить в PDF Распечатать
  • Назначение указателя высокого напряжения УВНсТФ 6-10:

    Двухполюсные указатели предназначены для фазировки кабельных, воздушных линий и трансформаторов в электроустановках напряжением 6÷10 кВ и переменного тока промышленной частоты. Наличие напряжения индицируется с помощью светодиодов повышенной яркости. В транспортном положении рабочие части помещается внутри изолирующих частей, чем достигается компактность изделия и защита рабочих частей от механических повреждений.

  • Технические характеристики указателя высокого напряжения УВНсТФ 6-10:

    Параметр Значение
    Номинальное напряжение электроустановки, кВ 6÷10
    Напряжение индикации по с х еме согласного включения, кВ, не менее:
    -при напряжении электроустановки 6 кВ
    -при напряжении электроустановки 10 кВ
    -при напряжении электроустановки 35 кВ

    7,6
    12,7
    Напряжение индикации по с х еме встречного включения, кВ, не менее:
    -при напряжении электроустановки 6 кВ
    -при напряжении электроустановки 10 кВ
    -при напряжении электроустановки 35 кВ

    1,5
    2,5
    Длина соединительного провода, м, не менее 1
    Длина изолирующей части, мм, не менее 240
    Длина рукоятки, мм, не менее 120
    Напряжение питания, В 3
    Ток, потребляемый от элементов питания, мА, не более 20
    Условия эксплуатации:
    температура, °С
    влажность при температуре 25 °С, %

    от -30 до +40
    до 98
    Габаритные размеры, мм, не более
    в рабочем состоянии
    в собранном виде

    42 х 800
    42 х 420
    Масса, кг, не более 0,8
    Срок службы, лет, не менее 5
  • Комплект поставки УВНсТФ 6-10

    Наименование Количество
    1 Указатель высокого напряжения УВНсТФ 6-10 1
  • Дополнительная комплектация УВНсТФ 6-10

    • Есть в наличии
      1 062 руб.
      Добавить к заказу

      УПУ-10М, устройство проверки указателей напряжения

      Устройство УПУ-10М предназначено для проверки персоналом работоспособности указателей напряжения типа УВН80-2М/1 и УВН80-2М/1-С, УН-453М, а также других указателей предназначенных для работы с электроустановками номинальным напряжением 0,8-10кВ.

  • Совместимость с УВНсТФ 6-10

    • 1 062 руб.
      Добавить к заказу

      УПУН-М, устройство проверки указателей напряжения 6-10 кВ

      Устройство проверки указателей напряжения УПУН-М предназначено для проверки работоспособности указателей 6- 10 кВ всех типов.
      Принцип действия устройства основан на преобразовании механической энергии в электрические сигналы (пъезоэлемент). Конструкция прибора обеспечивает возможность проверки указателей напряжения 6 - 10 кВ с контакт-наконечником в виде штыря, крюка или вилки.
