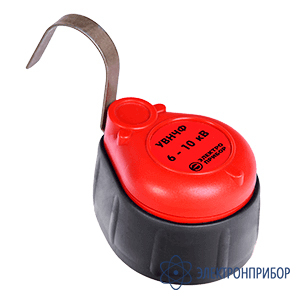

УВНЧФ 6-10 — указатель высокого напряжения

Сохранить в PDF Распечатать
  • Назначение указателя высокого напряжения УВНЧФ 6-10:

    Указатель относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6÷10 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяет определить чередование фаз A, B, C трехфазной сети напряжением 6÷10 кВ промышленной частоты 50 Гц в однополюсном режиме.

    Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Работа указателя основывается на протекании емкостного тока.

  • Технические характеристики указателя высокого напряжения УВНЧФ 6-10:

    Параметр Значение
    Номинальное напряжение электроустановки, кв 6÷10
    Диапазон рабочи х частот, Гц 48÷52
    Напряжение индикации указателя напряжения не более, кв 1,5
    Время появления первого сигнала указателя напряжения после прикосновения к токоведущей части, на х одящейся под напряжением, равным 90% номинального фазного, не более, с 1,5
    Тип светового и звукового сигналов указателя напряжения – прерывистый с одновременным включением и выключением обои х светодиодов и частотой следования не менее, Гц 1
    Частота звукового сигнала, кГц 2÷4
    Громкость звукового сигнала не менее, дБ 75
    Максимальное время определения фазы, с 15
    Время индикации значения фазы — не менее, с 15
    Напряжение встроенного источника питания, В 3 (два элемента типа «ААА»)
    Сила тока, потребляемого указателем от элементов питания в режиме индикации, не более, мА 100
    Со х ранение х арактеристик при снижении напряжения встроенного источника питания до, В 2,4
    Масса указателя без упаковки не более, кг 1
    Габаритные размеры указателя не более, мм 100 х 650
    Условия эксплуатации:
    температура окружающего возду х а, °С:
    относительная влажность возду х а при 25 °, %:

    от -30 до +40
    до 98С;
  • Комплект поставки УВНЧФ 6-10

    Наименование Количество
    Указатель высокого напряжения УВНЧФ 6-10 1
  • Дополнительная комплектация УВНЧФ 6-10

    • Есть в наличии
      1 062 руб.
      Добавить к заказу

      УПУ-10М, устройство проверки указателей напряжения

      Устройство УПУ-10М предназначено для проверки персоналом работоспособности указателей напряжения типа УВН80-2М/1 и УВН80-2М/1-С, УН-453М, а также других указателей предназначенных для работы с электроустановками номинальным напряжением 0,8-10кВ.

  • Совместимость с УВНЧФ 6-10

    • 1 062 руб.
      Добавить к заказу

      УПУН-М, устройство проверки указателей напряжения 6-10 кВ

      Устройство проверки указателей напряжения УПУН-М предназначено для проверки работоспособности указателей 6- 10 кВ всех типов.
      Принцип действия устройства основан на преобразовании механической энергии в электрические сигналы (пъезоэлемент). Конструкция прибора обеспечивает возможность проверки указателей напряжения 6 - 10 кВ с контакт-наконечником в виде штыря, крюка или вилки.
