Указатели высокого напряжения

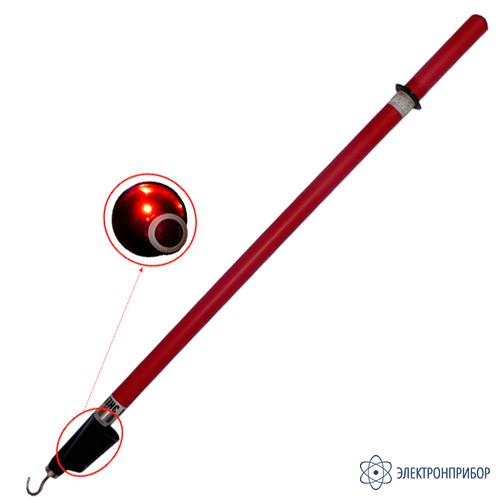

УВН 90М-110 СЗ ИП — указатель высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания

Код товара: 42849
  • Описание указателя высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания УВН 90М-110 СЗ ИП:

    Указатель высокого напряжения УВН 90M-110 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН 90M-110 СЗ ИП относится к основным электрозащитным средствам. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель УВН 90M-110 СЗ ИП обладает возможностью самопроверки работоспособности перед эксплуатацией.

    Надежная работа указателя УВН 90M-110 СЗ ИП достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей , а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч. Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН 90M-110 СЗ ИП выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.

  • Технические характеристики указателя высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания УВН 90М-110 СЗ ИП:

    Параметр Значение
    Минимальное напряжение, при котором срабатывает индикация указателя, не более, В 8,7
    Максимальное рабочее напряжение, кВ 110
    Методы измерения  контактный
    Виды индикации световая: импульсная, красная
    звуковая: прерывистая
    Величина рабочего тока, мА 7
    Рабочий диапазон температуры окружающей среды, °С -45... +40
    Источник питания указателя    один элемент CR-123 напряжением 3В, емкостью 1500мА/ч
    Габаритные размеры указателя в рабочем положении, мм Ф72 х 2350
    Масса указателя, кг, не более 1,3
  • Комплект поставки УВН 90М-110 СЗ ИП

    Наименование Количество
    1 Указатель высокого напряжения УВН 90М-110 СЗ ИП 1
