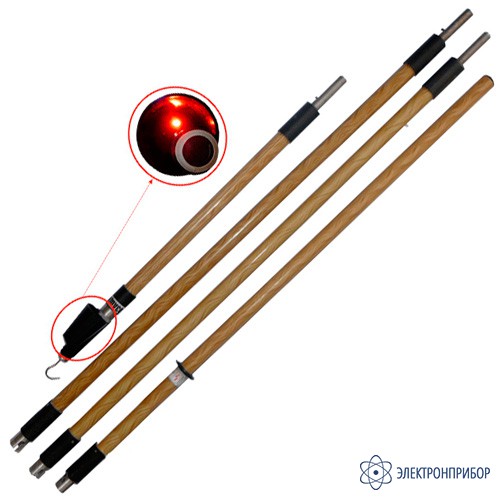

УВН-90М-35-220СЗ ИП — указатель высокого напряжения 35-220 кВ
Код товара: 42863-
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
135
Описание указателя высокого напряжения 35-220 кВ УВН-90М-35-220СЗ ИП:
Указатель высокого напряжения УВН-90M-35-220СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90M-35-220СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Особенности работы указателя высокого напряжения 35-220 кВ УВН-90М-35-220СЗ ИП:
Указатель УВН-90M-35-220СЗ ИП работает без заземления.
Принцип действия указателя УВН-90M-35-220СЗ ИП основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВН-90M-35-220СЗ ИП обладает возможностью самопроверки работоспособности.
Надежная работа достигается использованием в электрической схеме указателя УВН-90M-35-220СЗ ИП микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 , напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90M-35-220СЗ ИП выполнена из пластика АВS, обеспечивая нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.
-
-
Технические характеристики указателя высокого напряжения 35-220 кВ УВН-90М-35-220СЗ ИП:
Параметр Значение Номинальные проверяемые напряжения, кВ 35 110 220 Напряжения индикации, кВ не более 8,75 8,75 8,75 Количество звеньев в рабочем положении (включая рукоятку) 2 3 4 Длина изолирующей части, мм, не менее 900 2000 3150 Длина рукоятки, мм 800 800 800 Общая длина указателя в сборе, мм, не менее 1800 2900 4100 Методы измерения контактный Виды индикации световая: импульсная,
звуковая: прерывистаяНапряжение питания, В 3,0 Источник питания указателя один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч Величина рабочего тока, мА 7 Габаритные размеры в транспортном виде, мм 1100 х 180 х 130 Масса, кг, не более 0,63 1,3 3 -
Комплект поставки УВН-90М-35-220СЗ ИП
№ Наименование Количество 1 Указатель высокого напряжения 35-220 кВ УВН-90М-35-220СЗ ИП 1
