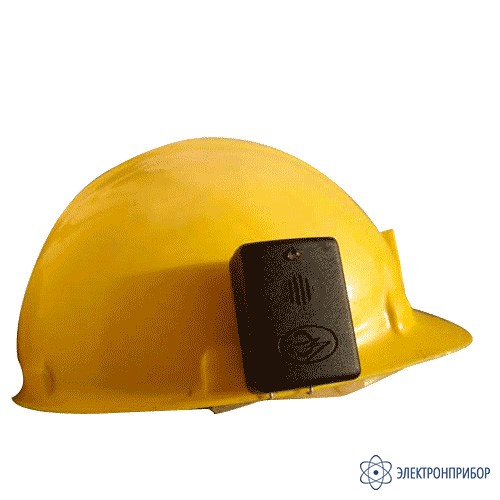

СНИКМ 6-10 — сигнализатор напряжения индивидуальный касочный

Сохранить в PDF Распечатать
  • Назначение сигнализатора напряжения индивидуального касочного СНИКМ 6-10:

    Сигнализатор напряжения СНИКМ 6-10 предназначен для предупреждения персонала, работающего на воздушных линиях электропередач (ВЛ) о нахождении в потенциально опасной зоне из-за приближения к проводам и мачтовым трансформаторным подстанциям, находящимся под напряжением 6-10 кВ на опасное расстояние − менее 2 м, при этом   чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при   приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении   оператора на земле.
    По требованию заказчика выпускается модификация сигнализатора для работы в  распредустройствах 6-10 кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.

    Дистанция  срабатывания – не  менее 1м  от  токоведущей части.

    Чувствительность сигнализатора СНИКМ 6-10 (дистанция срабатывания) – расстояние между  сигнализатором, закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.

    При напряжении линии 6  – 10 кВ дистанция срабатывания составляет не более 2 м и не менее 0.6 м.

    Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации - 10 лет.

  • Технические характеристики сигнализатора СНИКМ 6-10:

    Параметр Значение
    Напряжение питания сигнализатора, В    3
    Ток  потребления, не  более:
    - в  дежурном режиме, мкА  4
    - в  режиме сигнализации, мА 4
    Источник питания  один литиевый элемент марки GR 123A напряжением 3В, емкостью 1500 мА/ч
    Рабочий диапазон температур от  -45ºС  до  +40ºС
    Относительная влажность воздуха 98 % при   температуре + 25ºС
    Габаритные размеры, мм    62 х 45 х 35
    Масса, кг, не более       0,08
  • Комплект поставки СНИКМ 6-10

    Наименование Количество
    1. Сигнализатор СНИКМ 6-10 1
