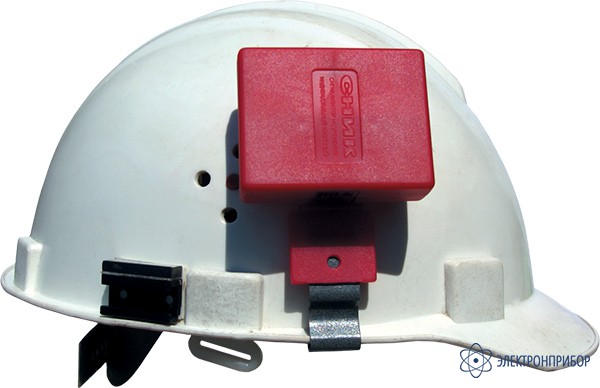

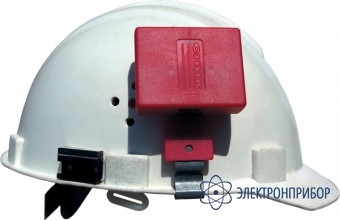

СНИК 6-10 — сигнализатор напряжения индивидуальный касочный

Сохранить в PDF Распечатать
  • Описание:

    Сигнализатор напряжения СНИК  предназначен для предупреждения персонала, работающего на воздушных линиях электропередач (ВЛ) о нахождении в потенциально опасной зоне из-за приближения к проводам и мачтовым трансформаторным подстанциям, находящимся под напряжением 6-10 кВ, на опасное расстояние. Наличие напряжения индицируется прерывистым звуковым сигналом. Включение сигнализатора осуществляется магнитным ключом, который одновременно является кронштейном для крепления сигнализатора к каске. Для выключения сигнализатора необходимо вынуть магнитный ключ. Принцип действия сигнализатора основан на наведении потенциала на антенну сигнализатора посредством ёмкостной связи при его внесении в электрическое поле. Имеет режим самоконтроля. Обладает динамической чувствительностью (увеличение частоты звуковых импульсов при приближении к проводам, находящимся под напряжением)

  • Технические характеристики:

    Параметр Значение
    Номинальное напряжение электроустановки, кВ 6÷10
    Ток потребления в режиме безопасного состояния, не более, мА 0,02
    Ток потребления в режимах высокого напряжения и неисправности, не более, мА 2,2
    Расстояние сигнализации при напряжении 6 кВ, не менее, м 2
    Ёмкость встроенного источника питания, не менее, мА х ч 1800
    Непрерывная работа при рабочей температуре плюс 25 С. в режиме безопасного состояния 10 лет
    Непрерывная работа при рабочей температуре плюс 25? С в режиме высокого напряжения 1 месяц
    Средний срок службы до замены источника питания 6-8 лет
    Количество щелчков режима безопасного состояния за 10 сек., не менее 2
    Количество звуковых импульсов режима высокого напряжения за 10 сек, в диапазоне не шире 16–35
    Масса сигнализатора, не более, г 100
    Габариты корпуса, не более, мм 67 х 53 х 30
    Рабочий диапазон температур от -40 до +40
  • Комплект поставки СНИК 6-10

    Наименование Количество
    Сигнализатор напряжения СНИК 6-10 1
