Компаратор фаз ТЕХНОФАЗА — фазировочный комплект

Сохранить в PDF Распечатать
  • Назначение фазировочного комплекта Компаратор фаз ТЕХНОФАЗА

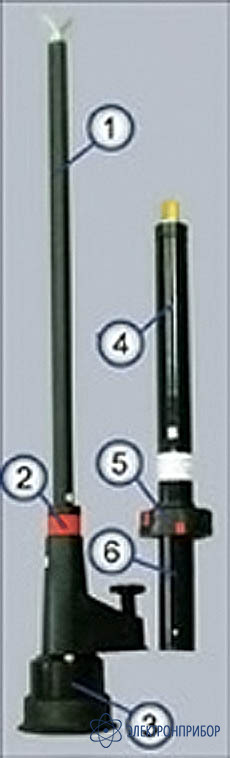

    Фазировочный комплект ТЕХНОФАЗА предназначен для проверки совпадения фаз кабельных и воздушных линий 6−10 кВ, на линиях 27–35 кВ, в том числе в ячейках 10 кВ с затрудненным доступом к токоведущим частям. В состав комплекта входит однополюсный указатель совпадения фаз ТЕХНОФАЗА-1-6–10.

    Необходимость разработки данного изделия была вызвана появлением в эксплуатации ячеек 10 кВ, в которых доступ к токоведущим частям осуществляется через небольшие отверстия в корпусе. Эта особенность конструкции не позволяет производить фазировку при помощи двухполюсных указателей и однополюсных указателей с коротким проверочным электродом и корпусом большого диаметра.

    Однополюсный указатель совпадения фаз ТЕХНОФАЗА-1-6–10 предназначен для проверки совпадения фаз кабельных и воздушных линий 6−10 кВ, а также для использования в качестве указателя напряжения. Используя специальную насадку для фазировки и штангу на соответствующий класс напряжения, можно проводить проверку совпадения фаз на линиях 27–35 кВ.

    Порядок подготовки фазировочного комплекта Компаратор фаз ТЕХНОФАЗА

    1. Вставить изолирующую часть со встроенным указателем наличия/отсутствия напряжения в шестигранный держатель возле индикатора и завернуть до упора резьбовое соединение.
    2. Включить бесконтактную часть путем вращения выключателя в ограничительном кольце до фиксации, при этом должны совпасть два цветных сектора на ограничительном кольце. Проверить работоспособность бесконтактной части путем одновременного касания увлажненными пальцами металлических контактных площадок.
    3. При использовании для работы с установками, расположенными в закрытых помещениях, следует открутить вильчатый электрод от проверочного электрода. Оставшийся зубчатый кольцевой электрод обеспечивает наилучшую защиту от соскальзывания с шины и от образования перекрытий.
    4. Нажать и удерживать оранжевую резиновую кнопку включения на индикаторе до тех пор, пока не будет закончена самопроверка (ок. 7 секунд), в течение которой:
      • загорается желтая и зеленая лампа;
      • зеленая лампа переключается на красную, желтая продолжает гореть;
      • красная лампа гаснет, желтая продолжает гореть.
    5. После выключения красной лампы необходимо отпустить кнопку включения. Желтая лампа горит постоянно, указывая на готовность к эксплуатации. Во время данной самопроверки проверяется электроника, лампы и уровень зарядки аккумулятора.
    6. Прибор готов к работе в течение примерно 2 минут, а затем автоматически отключается, если сравнение фаз не производится.

    Порядок работы фазировочного комплекта Компаратор фаз ТЕХНОФАЗА

    1. Прикоснитесь проверочным электродом указателя к неизолированному проводнику фазы «А» первой трехфазной системы. Прибор определяет подводимое рабочее напряжение, фазовый угол, стабильность частоты и сохраняет эти данные. Удерживайте проверочный электрод в контакте до тех пор, пока не начнет мигать желтая лампа (ок. 4 секунд).
    2. В течение следующих 12 секунд (не более!) прикоснитесь проверочным электродом указателя к проводнику предполагаемой фазы «А» второй трехфазной системы. Еще через 3 секунды появляется следующая индикация:
      • зеленый постоянно = совпадение по фазе;
      • красный мигающий = фазовое несовпадение.
    3. Извещение о фазовом несовпадении появляется при угле сдвига фаз от 60 до 300°. Это позволяет проверить совпадение углов сдвига фаз в большинстве трехфазных систем.
    4. Процедуру проверки на проводниках «В» и «С» следует проводить так же, как и для проводника фазы «А».
    5. Если установлено совпадение по фазе, необходимо выполнить функциональную проверку индикатора «Фазовое несовпадение»:
      • прикоснитесь к неизолированному проводнику фазы «А» и удерживайте контакт до тех пор, пока не начнет мигать желтая лампа; в течение следующих 12 секунд (не более!) прикоснитесь к проводнику фазы «В» или «С».
      • Должна начать мигать красная лампа.
    6. Используя специальную насадку для фазировки и штангу на соответствующий класс напряжения, можно проводить проверку совпадения фаз на линиях 27–35 кВ.

    В эксплуатации встречаются ячейки с затрудненным доступом к токоведущим частям. При проведении фазировки в таких ячейках при помощи двухполюсных указателей необходимо наличие до 4 (!) человек (один открывает верхнюю шторку и освобождает доступ к одной фазе, второй — нижнюю шторку, третий касается одним контактом указателя верхней фазы, а четвертый касается другим контактом указателя нижней фазы), что не совсем удобно и очень опасно. При использовании коротких однополюсных указателей совпадения фаз в ячейках рука работника находится в опасной близости от токоведущих частей (намного ближе 0,6 м).

    Особенности фазировочного комплекта Компаратор фаз ТЕХНОФАЗА

    • отсутствие соединительного провода, повреждение которого может привезти к короткому замыканию
    • возможность использования в ячейках с ограниченным доступом к токоведущим частям (см. выше)
    • длинный проверочный электрод, что позволяет избежать опасного приближения работающего персонала к токоведущим частям
    • при соединении со штангой ШЭУ позволяет проводить фазировку на секционных разъединителях ВЛ
    • мощные светодиоды, свет от которых хорошо виден в любых условиях
    • изолирующая часть со встроенным указателем наличия/отсутствия напряжения, который имеет мощную звуковую сигнализацию и не только срабатывает при прикосновении к токоведущим частям при использовании указателя в ячейках, но и на открытом воздухе работает аналогично бесконтактной части указателя УВНК 10Б
    • разборная конструкция для удобства хранения и транспортировки
  • Комплект поставки Компаратор фаз ТЕХНОФАЗА

    Комплектация компаратора фаз ТЕХНОФАЗА

    Наименование Количество
    Насадка для фазировки на 27–35 кВ 1
    Однополюсный указатель совпадения фаз ТЕХНОФАЗА™-1-6–10 1
    Переходник для штанг ШЭУ 1
    Перчатки 1
    Руководство по эксплуатации 1
    Указатель проверки совпадения фаз УПСФ-10 (исполнение 1) 1
    Чемодан 1
