ИТВЛ04, ИТВЛ 0,4

Индикаторы тока воздушных линий

ИТВЛ-0,4 — индикатор тока воздушной линии (без курсового фонаря VONATEX)

Сохранить в PDF Распечатать
  • Назначение индикатора тока воздушной линии (без курсового фонаря VONATEX) ИТВЛ-0,4:

    Индикатор тока воздушной линии ИТВЛ-0,4 предназначен для контроля величины тока промышленной частоты от 6 до 200 А на ВЛ 0,4 кВ, а также на вводах в дома и производственные помещения.

    Описание индикатора тока воздушной линии (без курсового фонаря VONATEX) ИТВЛ-0,4:

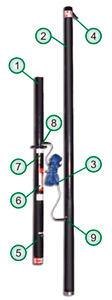

    Индикатор тока ИТВЛ-0,4 (рис. 1) состоит из двух частей: измерителя 1 и датчика тока 2, соединяемых экранированным шнуром 3. Датчик тока имеет специальный зацеп 4 для наложения на провод. Измеритель имеет кнопку включения 5, светодиодную двухдиапазонную шкалу 6, переключатель диапазонов 7. Штекеры шнура вставляются в разъем 8 измерителя и в разъем 9 датчика тока.

    Индикатор совместим с универсальной штангой ШЭУ, что позволяет измерять ток с земли без дополнительных приспособлений для подъема на высоту. Собственная длина индикатора тока ИТВЛ-0,4 составляет 2,4 м.

    Рис. 1. Внешний вид индикатора тока воздушной линии ИТВЛ-0,4

    Если высота расположения проводов над землей превышает 3,5 м, то используются электроизолирующие штанги ШЭУ. Нужное количество звеньев ШЭУ® вставляют между измерителем и датчиком тока. При эксплуатации ИТВЛ-0,4 совместно со штангой ШЭУ в целях безопасности излишки соединительного провода наматывают на ШЭУ.

    Индикатор тока ИТВЛ-0,4 применяют для определения равномерности загрузки фаз и поиска безучетного использования (хищения) электроэнергии на ВЛ с неизолированными проводами. Индикатор позволяет измерять ток на вводах в здания, не причиняя беспокойства хозяевам.

    После включения индикатора тока ИТВЛ-0,4 на светодиодной шкале должен загореться один зеленый светодиод, показывающий действующий диапазон измерения и состояние источников питания, а также один из красных светодиодов, показывающих величину тока.

    ИТВЛ-0,4 является индикатором тока и не требует метрологической поверки.

    Индикатор отградуирован для неизолированных проводов сечением 25 мм2. Однако с большей погрешностью его можно применять и на ВЛ с проводами других сечений, а также с изолированными проводами.

    Особенности индикатора тока воздушной линии (без курсового фонаря VONATEX) ИТВЛ-0,4:

    • Не требует метрологической поверки;
    • Индикатор отградуирован для неизолированных проводов сечением 25 мм2. Однако с большей погрешностью его можно применять и на ВЛ с другими проводами, то есть с изолированными;
    • Индикатор совместим с универсальной штангой типа ШЭУ, что позволяет измерять ток с земли без дополнительных приспособлений для подъема на высоту;
    • Собственная длина ИТВЛ-0,4 составляет 2,4 м.
  • Комплект поставки ИТВЛ-0,4

    Наименование Количество
    1 Измеритель тока 1
    2 Датчик тока 1
    3 Шнур 1
