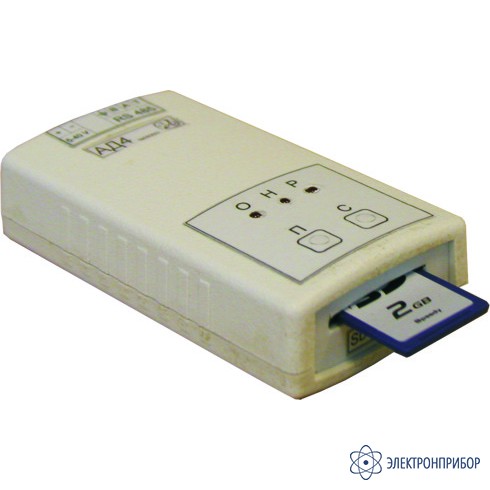

АД-4 — адаптер-регистратор

Сохранить в PDF Распечатать
  • Описание адаптера-регистратора АД-4:

    Адаптер-регистратор АД-4 предназначен для регистрации результатов измерений с внешних измерителей по интерфейсу RS 485, протокол MODBUS RTU. Регистрация ведется на флеш-карту формата SD, объёмом до 2Гб.

    Совместим с приборами: Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5, E160.3, E160.5, Ц160.5, Ц301МЦ, Ц301/1МЦ, Д390Ц-1, Д390Ц-3.

  • Технические характеристики адаптера-регистратора АД-4:

    Параметр Значение
    Тип передачи асинхронный полудуплексный
    Длительность регистрации до 7 лет (для одного прибора Ф0303)
    Период опроса 250 мс - 30 мин
    Скорость записи до 2 значений в секунду
    Часы реального времени есть
    Максимальная скорость передачи данных в линии, бод 115200
    Входное сопротивление передатчика RS 485, Ом 54
    Входное сопротивление приёмника RS 485, кОм не менее 48
    Количество присоединяемых приёмников (приборов), шт не более 31
    Количество каналов регистрации до 216
    Максимальная длинна линии связи, м 1200
    Электрическая прочность изоляции (между цепями питания RS 485), В 1500
    Питание, В 9-35
    Габаритные размеры, мм 96 х 51 х 33
    Масса, кг 0,4
    ПРИМЕР РАСЧЕТА ВРЕМЕНИ ЗАПОЛНЕНИЯ КАРТЫ В ЗАВИСИМОСТИ ОТ ЧИСЛА РЕГИСТРИРУЕМЫХ КАНАЛОВ
    Период регистрации Количество приборов Количество каналов в приборе Общее количество каналов Длительность заполнения карты памяти 2 Гб
    0,5 с 1 2 2 7 лет
    0,5 с 1 8 8 1,7 лет
    0,5 с 4 8 32 162 суток
    1 с 9 8 72 144 суток
    3 с 27 8 216 1 суток
  • Комплект поставки АД-4

    Наименование Количество
    1 Адаптер-регистратор АД-4 1
