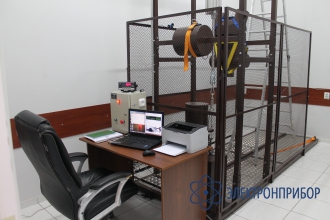

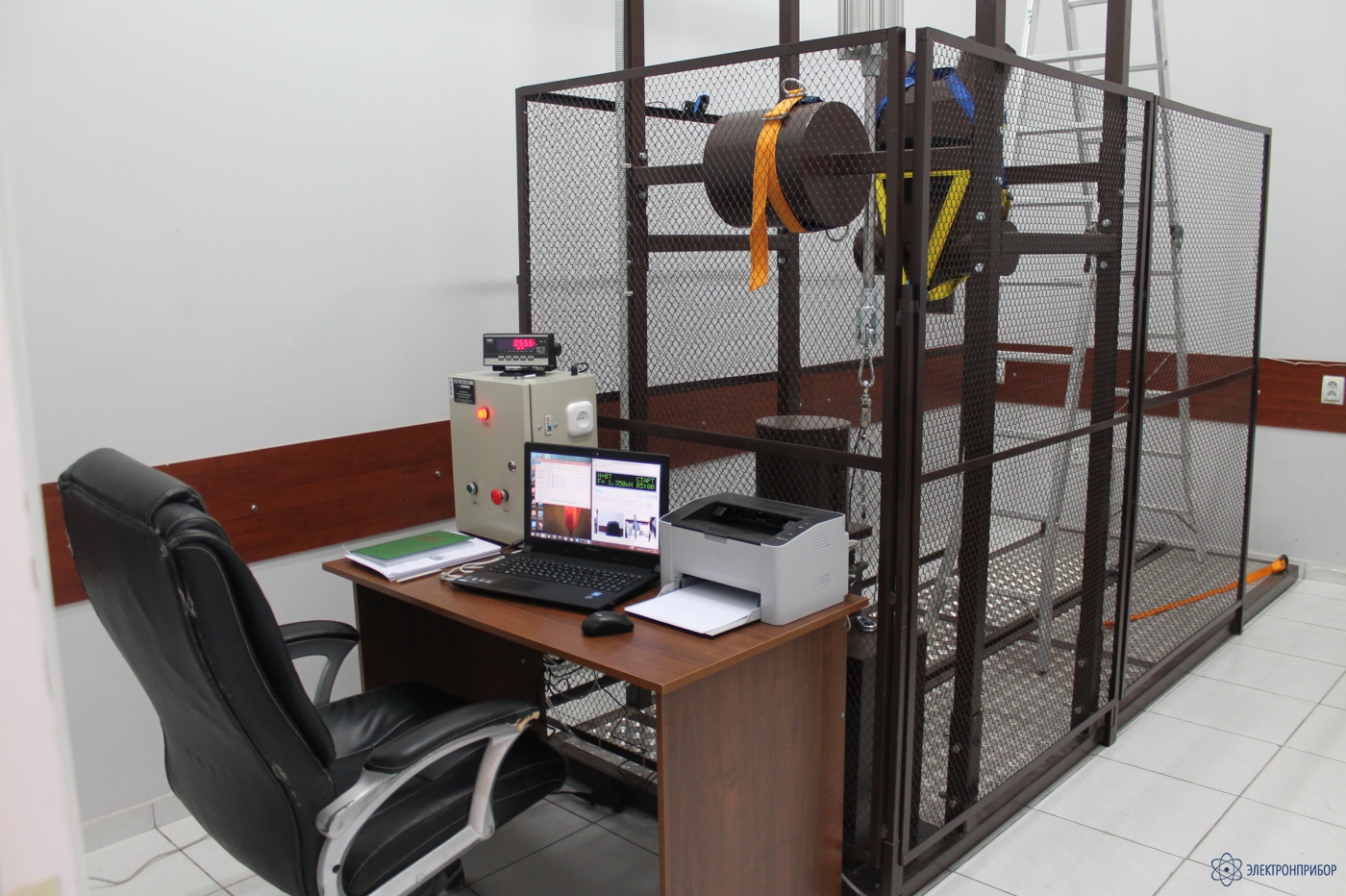

СМИ-600К — стенд для механических испытаний защитных средств

Сохранить в PDF Распечатать
  • Назначение стенда СМИ-600К:

    Стенд СМИ-600К предназначен для приемочных и периодических испытаний предохранительных поясов, канатов, лазов, когтей изолирующих подставок, лестниц и т.д.

    Оригинальная конструкция подачи механических усилий позволяет на пространстве 2900х1200х2700 мм производить механические испытания всех средств защиты без применения ручного труда и с управлением режимами испытаний ручным пультом управления либо персональным компьютером.

    Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме устанавливать величину усилия и время испытаний.

    Дополнительно по желанию заказчика стенды могут комплектоваться видеокамерами и видеомонитором для наблюдения за состоянием испытуемого объекта. Стенд поставляется с компрессором с низким уровнем шумов.

    Состав стенда СМИ-600К:

    1. Механический каркас – служит базой для крепления на нем всех деталей, узлов и приспособлений, необходимых для проведения испытаний.
    2. Пневмоцилиндр с ходом поршня до 900 мм.
    3. Компрессор.
    4. Цифровой прибор для отображения усилий.
    5. Дроссель.
    6. Распределитель давления.
    7. Глушитель.
    8. Воздушные и масляные фильтры.
    9. Регулятор давления.
    10. Клапаны.
    11. Фитинги.
    12. Трубки фторопластовые соединительные.
    13. Направляющие ролики.
    14. Стол с пультом управления.
    15. Защитная сетка.
    16. Цифровой преобразователь давления.
    17. Автомат, клеммы, монтажные провода и т.д.
    18. Весы электронные.

    Пневмосистема обеспечивает:

    • непрерывную подачу сжатого воздуха;
    • очистку воздуха от частиц пыли и влаги;
    • распределение сжатого воздуха и подачу его в цилиндр;
    • поддержание установленного давления в течение заданного периода времени (время испытаний).
  • Технические характеристики стенда СМИ-600К

    Параметр Значение
    Максимальное испытательное усилие 600кГс
    Таймер с фиксированным временем испытания 1 и 5 мин
    Температурный режим эксплуатации, °С от 5 до 40
    Тип конструкции Сборно-разборная
    Исполнительный элемент для создания усилия пневмоцилиндр
    Пульт управления микропроцессор + персональный компьютер
    Наличие защитного ограждения защитная сетка для оператора
    Количество одновременно проводимых испытаний 1
    Максимальное рабочее давление сжатого воздуха в пневмосистеме, ат 6,3
    Напряжение питания, В 220
    Габаритные размеры, мм 2900х1350х2700
    Масса, не более, кг 500
