ДМР-МГ4 — электронный динамометр растяжения

Код товара: 43766
  • 49913-12

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      49913-12 до 21.03.2027

    • Производитель

      СТРОЙПРИБОР

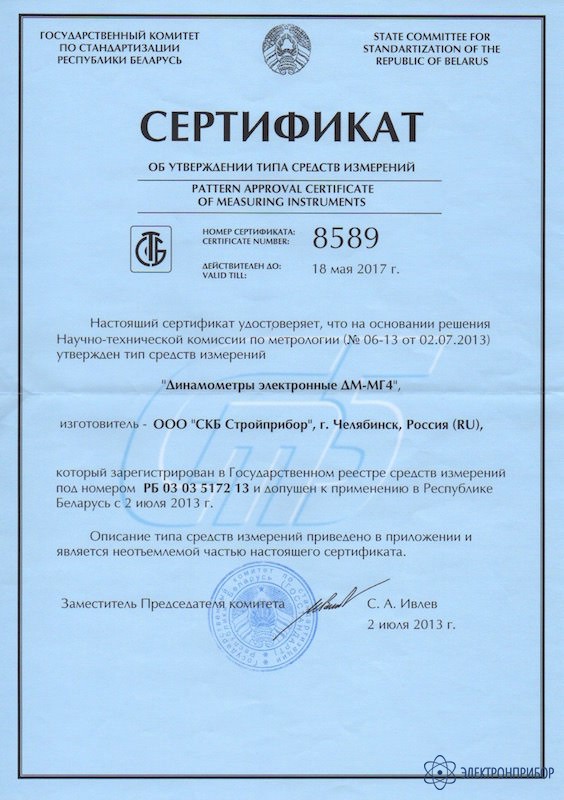

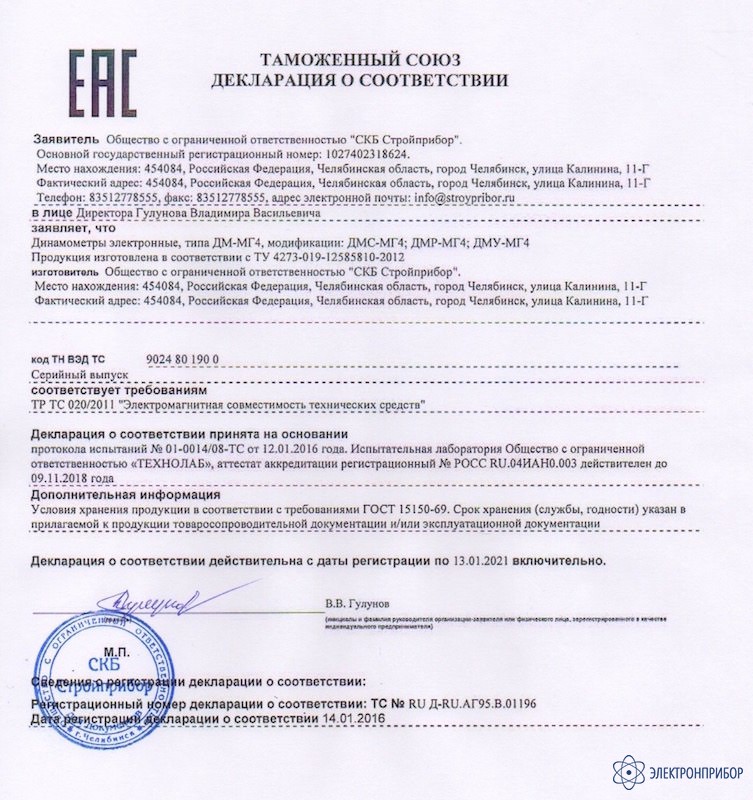

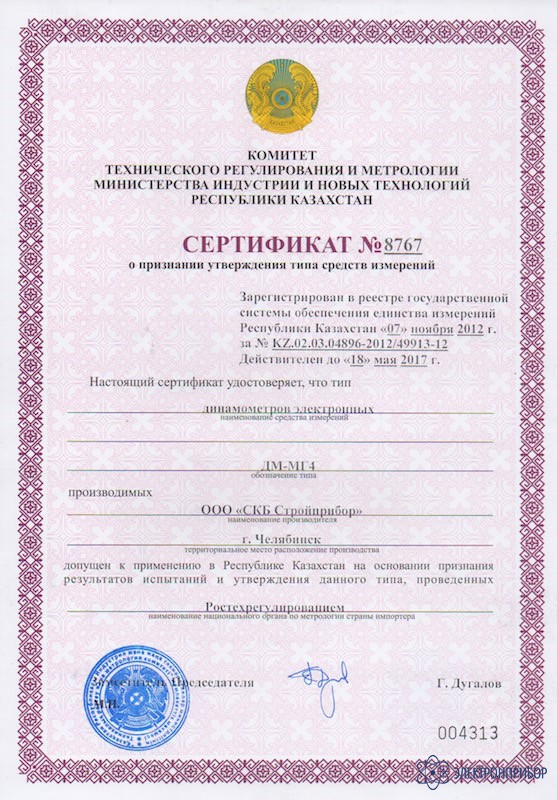

    Сертификаты

    Назначение электронного динамометра растяжения ДМР-МГ4:

    Электронный динамометр ДМР-МГ4 предназначен для измерений статических и медленно изменяющихся сил растяжения, разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

    Область применения динамометра – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

    Описание электронного динамометра растяжения ДМР-МГ4:

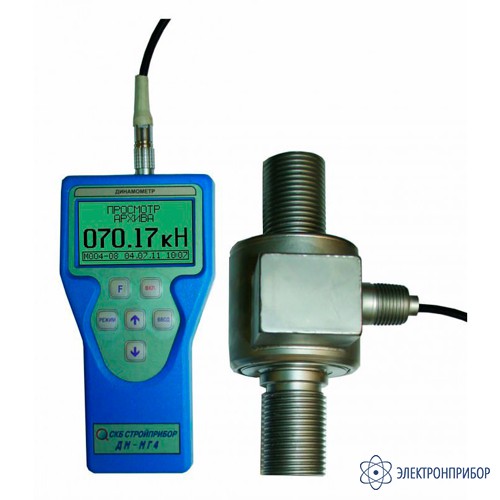

    Динамометр растяжения ДМР-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов  на  растяжение (узлов встройки), которые  являются универсальными для испытательных и разрывных машин. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.

    Динамометры обозначаются ДМР-Н/Т-КМГ4, где:
    − Н – наибольший предел измерений (НПИ), кН;
    − К – класс точности (0,5; 1; 2).
    − Т – вариант исполнения тензометрического датчика силы (1; 6; приведен в таблице).

    Пределы допускаемой относительной погрешности динамометров:
    − класса 0,5 - ±0,12%
    − класса 1 - ± 0,24%
    − класса 2 - ± 0,45%.

    Особенности электронного динамометра растяжения ДМР-МГ4:

    • Цифровой жидкокристаллический дисплей с функцией подсветки;
    • Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
    • Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
    • Режим передачи данных на ПК через USB порт;
    • Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии);
    • Возможность обновления пользователем сервисных функций через USB порт;
    • Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).

  • Технические характеристики электронного динамометра растяжения ДМР-МГ4:

    Параметр Значение
    Пределы измерений наибольший (НПИ), кН от 0,1 до 1000
    (класс точности 0,5 − от 1 до 1000)
    Пределы измерений наименьший (НмПИ), кН  ≥ 2 %НПИ
    Питание при работе в автономном режиме, В 3 (от 2 элементов AALR6)
    Питание при работе от сетевого адаптера, В 6
    Потребляемая мощность, Вт, не более 0,5
    Габаритные размеры электронного блока, не более, мм 170 х 90 х 30
    Масса электронного блока, не более, кг 0,3
    Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг от 0,5 до 60

    Варианты исполнения тензометрических датчиков и их размеры динамометров растяжения ДМР-МГ4:

    Наименование Исполнение 1 Исполнение 6 Наибольший предел измерений (НПИ), кН Наименьший предел измерений (НмПИ), кН Цена единицы наименьшего разряда, кН
    ДМP-0,1/T-КМГ4* + - 0,1 0,002 0,000001
    ДМР-0,3/T-КМГ4* + - 0,3 0,006 0,000001
    ДМР-0,5/T-КМГ4* + - 0,5 0,01 0,000002
    ДМР-1/T-КМГ4 + - 1 0,02 0,00001
    ДМР-2/T-КМГ4 + - 2 0,04 0,00001
    ДМР-3/T-КМГ4 + - 3 0,06 0,00001
    ДМР-5/T-КМГ4 + - 5 0,1 0,00002
    ДМР-10/T-КМГ4 + - 10 0,2 0,0001
    ДМР-20/T-КМГ4 + - 20 0,4 0,0001
    ДМР-30/T-КМГ4 + - 30 0,6 0,0001
    ДМР-50/T-КМГ4 + - 50 1 0,0002
    ДМР-70/T-КМГ4 + - 70 2 0,0004
    ДМР-100/T-КМГ4 + + 100 2 0,001
    ДМР-150/T-КМГ4 + - 150 3 0,001
    ДМР-200/T-КМГ4 + + 200 4 0,001
    ДМР-300/T-КМГ4 - + 300 6 0,001
    ДМР-500/T-КМГ4 - + 500 10 0,002
    ДМР-1000/T-КМГ4 - + 1000 20 0,01

    * - Динамометры класса 0,5 выпускаются с НПИ от 1 кН.

  • Комплект поставки ДМР-МГ4

    № Наименование Количество
    1 Электронный блок 1
    2 Тензометрический датчик силы 1
    3 Силовводящие элементы 1
    4 Соединительный кабель 1
    5 Сетевой адаптер 1
    6 Кабель связи с ПК 1
    7 CD с программным обеспечением 1
    8 Руководство по эксплуатации 1
    9 Паспорт 1
    10 Методика поверки 1
    11 Укладочный кейс 1
