ДНХ-3000-Л, ДНХ 3000 Л, ДНХ3000Л

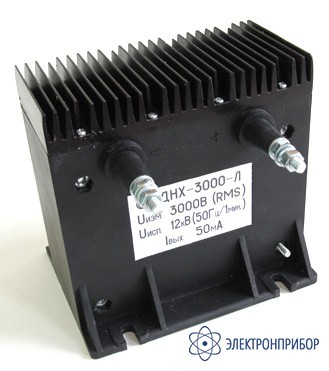

ДНХ-3000-Л — высоковольтный датчик постоянного и переменного напряжения
Код товара: 38245-
Описание высоковольтного датчика постоянного и переменного напряжения ДНХ-3000-Л:
Преобразователь ДНХ-3000 предназначен для преобразования напряжения постоянного и переменного токов в выходной ток, пропорциональный мгновенному значению входного напряжения в цепях, изолированных от питания и выхода.
Преобразователь предназначен для работы в составе измерительных и управляющих систем.
Использует внешний источник питания.
По условиям эксплуатации преобразователь соответствует требованиям к группе 3, по ГОСТ 22261-94 с расширенным температурным диапазоном рабочих температур при влажности до 9% при 25°С.
-
Технические характеристики высоковольтного датчика постоянного и переменного напряжения ДНХ-3000-Л:
Параметр Значение Тип преобразователя ДНХ ДНХ-3000 Номинальное входное напряжение U, В эфф. 3000 Полоса частот преобразуемых напряжений, Гц 0…50 Диапазон измеряемых напряжений Uизм., В 0¸4500 Номинальный входной ток, эфф.знач.., мА 2,5 Номинальный выходной ток., эфф.знач., мА 50 Коэффициент преобразования 3000В/50мА Основная приведенная погрешность измерения
при Т=(20±10)°С, %1,5 Сопротивление нагрузки, Ом
Максимальное
Минимальное250
100Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, % ± 1,0 Время установления выходного сигнала не более, с 0,001 Время установления рабочего режима не более, мин. 1 Время непрерывной работы не менее, ч неограниченно Время перегрузки входным сигналом 120% от максимального напряжения, не более, с 1 Напряжение питания, В ± 24+-5% Ток потребления по цепи питания не более, мА 8+I вых. Габариты не более, мм 120*117*115 Масса не более, г 2000 Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 12000 Сопротивление изоляции в рабочих условиях не менее, МОм 5 -
Комплект поставки ДНХ-3000-Л
№ Наименование Количество 1 Преобразователь ДНХ-3000-Л 1 2 Руководство по эксплуатации 1 3 Упаковочная тара 1
