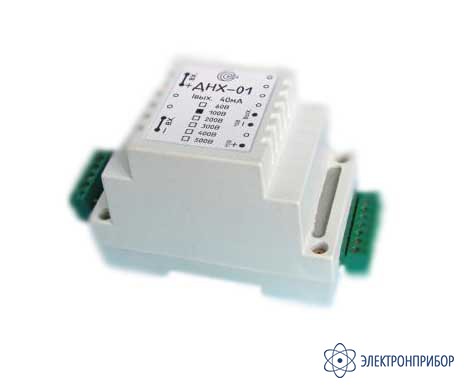

ДНХ-01 — датчик измерения постоянного и переменного напряжения

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение датчика измерения постоянного и переменного напряжения ДНХ-01:

    Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.

    Особенности датчика измерения постоянного и переменного напряжения ДНХ:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Крепление на DIN-рейку;
    • Минимальные габариты.
  • Технические характеристики датчика измерения постоянного и переменного напряжения ДНХ-01:

    Параметр Значение
    Диапазон преобразования напряжения U, В 0 - (50; 100; 200; 300; 500;)
    Полоса частот преобразуемых напряжений, Гц 0…60
    Максимальная частота преобразования по уровню – 0,6 дБ, кГц 20
    Входной ток номинальный IMX, А 0,01
    Сопротивление первичной обмотки, Ом 140…160
    Входное сопротивление, Ом U/ IMX-150Ом
    Выходной ток при нулевом входном напряжении не более, мА ±0,2
    Выходной ток при номинальном входном напряжении, мА 40
    Сопротивление нагрузки, Ом
    Максимальное
    Минимальное

    240
    50
    Пределы допустимой приведенной осн. погрешности, % ± 1
    Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, %
    группа А
    группа В
    группа С


    ± 0,4
    ± 0,6
    ± 1,0
    Время установления выходного сигнала не более, с 0,1
    Время установления рабочего режима не более, мин. 1
    Время непрерывной работы не менее, ч Неограниченно
    Время перегрузки входным сигналом 120% от номинального напряжения, не более, с 1
    Напряжение питания, В ± (14,5…15,5)
    Ток потребления по цепи питания не более, мА 50
    Габариты не более, мм 95х54х65
    Масса не более, г 100
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 4000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
  • Комплект поставки ДНХ-01

    Наименование Количество
    1 Преобразователь ДНХ-01 1
    2 Руководство по эксплуатации 1
    3 Упаковочная тара 1
