ДИТ-300-Н, ДИТ 300 Н, ДИТ300Н

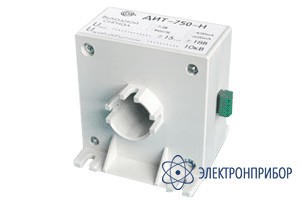

ДИТ-300-Н — датчик измерения постоянного и переменного тока

Сохранить в PDF Распечатать
  • Описание датчика измерения постоянного и переменного тока ДИТ-300-Н:

    Датчики (измерительные преобразователи) предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Датчики состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

    Особенности датчика измерения постоянного и переменного тока ДИТ-300-Н:

    • Гальваническая развязка
    • Возможность измерения постоянных и переменных токов
    • Возможность измерения сигналов сложной формы
    • Минимальные электропотребление и масса
    • Минимальные габариты
    • Магнитопровод ненасыщен
  • Технические характеристики датчика измерения постоянного и переменного тока ДИТ-300-Н:

    Параметр ДИТ-300-Н ДИТ-500-Н ДИТ-750-Н
    Диапазон преобразования силы тока, А 0-300 0-500 0-750
    Выходной ток при нулевом токе на входе не более, мА 0.525 0.875 1.312
    Выходное напряжение при нулевом токе на входе не более, мВ 40 35 50
    Ток на выходе при номинальном токе на входе, мА 75.0 125.0 187.5
    Напряжение на выходе при номинальном токе на входе, В 6 7 7,5
    Сопротивление нагрузки,
    Максимальное, Ом
    Минимальное, Ом

    130
    0

    80
    0

    50
    0
    Пределы допускаемой приведенной основной погрешности, % ±0.8 ±0.7 ±0.7
    Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на каждые 10° С, %
    группа А
    группа В
    группа С


    ±0,15
    ±0,2
    ±0,3


    ±0,15
    ±0,2
    ±0,3


    ±0,15
    ±0,2
    ±0,25
    Время установления рабочего режима не более, мин. 1 1 1
    Время установления выходного сигнала не более, с 0,1 0,1 0,1
    Время непрерывной работы, ч Неограниченно Неограниченно Неограниченно
    Время перегрузки по входу, с
    Удвоенный номинальный ток
    Пятикратный номинальный ток

    Неограниченно
    -

    Неограниченно
    1

    Неограниченно
    1
    Напряжение питания, В ± (14,5…15,5) ± (14,5…15,5) ± (14,5…15,5)
    Ток потребления по цепи питания не более, мА 90 140 203
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/1 мин, В 10000 10000 10000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20 20 20
    Максимальный диаметр токовой шины, мм 30 30 30
    Габариты не более, мм 115х95х102 115х95х102 115х95х102
    Масса не более, г 500 500 500
  • Комплект поставки ДИТ-300-Н

    Наименование Количество
    1 Датчик измерения постоянного и переменного тока ДИТ-300-Н 1
