ДИМ-200, ДИМ 200, ДИМ200

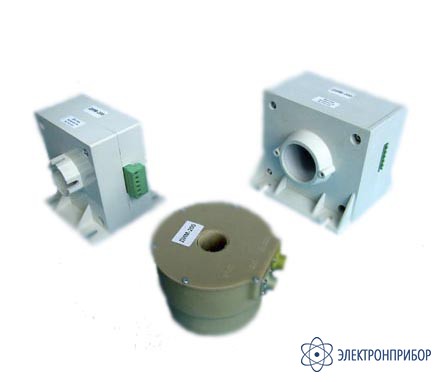

ДИМ-200 — датчик измерения активной мощности

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Описание датчика измерения активной мощности ДИМ-200:

    Датчики (измерительные преобразователи) предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Датчики используются в составе измерительных и управляющих систем.

    Для повышения точности преобразования входное напряжение разделено на три диапазона. Датчики-преобразователи выпускаются на заказ: от 20 до 200 кВт. Датчики могут поставляться с цифровым интерфейсом RS-485. Датчики ДИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

    Входные контакты Диапазон напряжения Мощность
    1,6 0-380 В 60 кВт
    2,5 0-250 В 40 кВт
    3,4 0-127 В 20 кВт

    Особенности датчика измерения активной мощности ДИМ-200:

    • Гальваническая развязка силовой и измерительной цепей;
    • Минимальные энергопотребление и масса;
    • Минимальные габариты.
  • Технические характеристики датчика измерения активной мощности ДИМ-200:

    Параметр ДИМ-200А ДИМ-200В
    Номинальное значение мощности P ном. P ном. соответствует току 20 мА на выходе ДИМ (указывается в заказе). кВт 20..200
    Номинальное значение входного напряжения U ном. (указывается в заказе), В 10..380
    Диапазоны измеряемых мощностей
    Входное напряжение подано на контакты 1, 6
    Входное напряжение подано на контакты 2, 5
    Входное напряжение подано на контакты 3, 4

    P ном.
    2/3 P ном.
    1/3 P ном.
    Входное напряжение
    на контактах 1, 6
    на контактах 2, 5
    на контактах 3, 4

    U ном.
    2/3 U ном.
    1/3 U ном.
    Максимальный входной ток А 500
    Коэффициент мощности (cosφ) на 50 Гц 0,3÷1
    Выходной ток I вых., мА
    при измерении нулевой мощности I нач.
    при измерении номинальной мощности I ном.

    0+0.05 (4)
    20
    Максимальное сопротивление нагрузки с учетом сопротивления линии, Ом (Uпит.-2В)/20мА
    Основная приведенная погрешность, % ±2
    Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, % ±4
    Время установления рабочего режима, мин. 1
    Время установления показаний не более, с 3
    Время непрерывной работы, ч. неограниченно
    Время перегрузки по входу, с
    120% номинального напряжения
    120% номинального тока

    1
    неограниченно
    Напряжение источника питания, В 10,0÷30,0
    Потребляемый ток от источника питания, мА
    при Uпит=10В
    при Uпит=30В

    20+I вых.
    10+I вых.
    Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В 2200
    Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм 5
    Диаметр отверстия под токовую шину, мм 40,0 30,0
    Габаритные размеры, мм 120х110х106,5 100х95х102
    Масса, г. 450 290

    Примечания:

    - Погрешности на переменном токе нормированы для синусоидального сигнала с искажениями до 5%. Датчики допускают работу при коэффициенте амплитуды (crest-factor) до 5.

    - При перегрузке по мощности выходной сигнал ДИМ не более 21 мА. В цепях питания и выходного сигнала ДИМ находятся самовосстанавливающиеся предохранители и суппрессор на 30 Вольт.

    1 Если в заказе не указано P ном. равно 200кВт.
    2 Если в заказе не указано U ном. равно 380В.
    3 При U ном. не равным 380 входной аттенюатор не используется.
    4 Напряжение подается: первый провод на любой из контактов 1, 2, 3, второй на любой из контактов 4, 5, 6.

  • Комплект поставки ДИМ-200

    Наименование Количество
    1 Датчик ДИМ-200 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Ответные части разъемов 2
    5 Упаковочная тара 1
