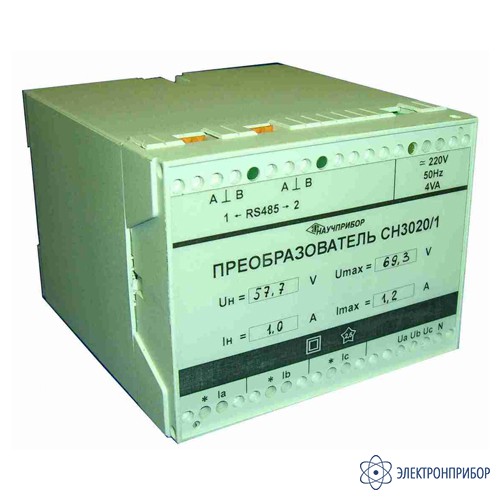

CH3020/2-4-220 — преобразователь измерительный многофункциональный
Код товара: 35880-
-
Межповерочный интервал
48 месяцев
-
Госреестр СИ РФ
34280-07 до 17.02.2027
Сертификаты
Назначение преобразователя измерительного многофункционального СН3020/2-4-220:
Преобразователи измерительные многофункциональные СН3020/2-4-220измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.
Преобразователи СН3020/2-4-220 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).
Особенности преобразователя измерительного многофункционального СН3020/2-4-220:
- преобразователь для секций шин;
- 4-х проводная схема включения;
- напряжение питания 220В, сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В.
-
-
Технические характеристики преобразователя измерительного многофункционального СН3020/2-4-220:
Параметр Значение Номинальные значения входных токов и напряжений, измеряемых мощностей Напряжение фазное, UН.Ф, В 57,7 Диапазоны изменения значений входных сигналов Напряжение фазное (междуфазное) От 0,2UН до 1,2UН Частота От 48 до 52Гц Пределы допускаемой основной приведенной погрешности преобразователей Действующее значение фазного напряжения, UН.Ф ±0,2 Действующее значение междуфазного напряжения, UН.Л ±0,2 Частота сети, fН ±0,01 Общие характеристики Питание от сети переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц
постоянным напряжением (120 … 300)ВПотребляемая мощность не более 4В.А Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает -для токовых цепей– 0,07 В ∙А на фазу,
-для цепей напряжения – 0,1 В∙ А на фазуТемпература окружающего воздуха от минус 25 до 50°С Относительная влажность воздуха 95% при температуре 35°С Габаритные размеры не более 100х75х110мм Масса не более 0,35кг -
Комплект поставки CH3020/2-4-220
№ Наименование Количество 1 Преобразователь измерительный многофункциональный СН3020/2-4-220 1 2 Розетка BL 3,5/3 SN 1 3 Формуляр 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 6 Диск с программой 1 -
Модификации CH3020
Подберите модификацию по параметрам
ИсполнениеСхема включенияНапряжение питанияНоминальное значение входного тока (для СН3020/1)-
CH3020/2-4-220, преобразователь измерительный многофункциональный
Цена по запросу
Добавить к сравнениювы сейчас просматриваете
