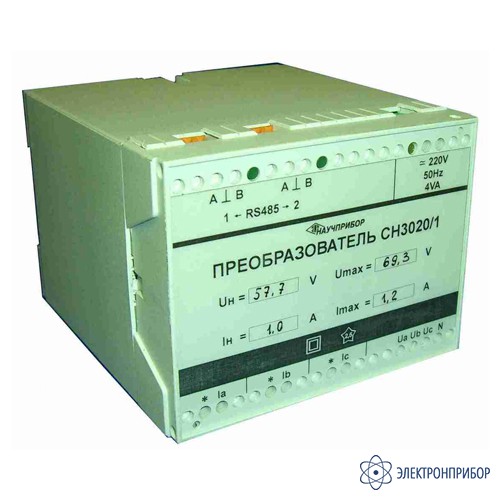

CH3020/1-3-220-5 — преобразователь измерительный многофункциональный
Код товара: 35877-
-
Межповерочный интервал
48 месяцев
-
Госреестр СИ РФ
34280-07 до 17.02.2027
Сертификаты
Назначение преобразователя измерительного многофункционального СН3020/1-3-220-5:
Преобразователи измерительные многофункциональные СН3020/1-3-220-5 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.
Преобразователи СН3020/1-3-220-5 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).
Особенности преобразователя измерительного многофункционального СН3020/1-3-220-5:
- преобразователь для отводящих фидеров;
- 3-х проводная схема включения;
- напряжение питания 220В, сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В;
- номинальное значение входного тока 5А.
-
-
Технические характеристики преобразователя измерительного многофункционального СН3020/1-3-220-5:
Параметр Значение Номинальные значения входных токов и напряжений, измеряемых мощностей Напряжение линейное, UН.Л, В 100 Ток фазы, IН, А 5 Мощность суммарная,
PН, Вт
QН, вар
PН, В.А865,5 Диапазоны изменения значений входных сигналов Напряжение фазное (линейное) От 0,2UН до 1,2UН Ток фазы От 0,01IН до 1,2IН Частота От 48 до 52Гц Коэффициент мощности
cosj
sinj
±(0 ... 1 ... 0)
±(0,6 ... 1 ... 0,6)Пределы допускаемой основной приведенной погрешности преобразователей Действующее значение линейного напряжения, UН.Л ±0,2 Действующее значение фазного тока, IН ±0,2 Суммарная активная мощность, PН ±0,5 Суммарная реактивная мощность, QН ±0,5 Суммарная полная мощность, PН ±0,5 Частота сети, fН ±0,01 Общие характеристики Питание от сети переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц
постоянным напряжением (120 … 300)ВПотребляемая мощность не более 4В.А Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает -для токовых цепей– 0,07 В ∙А на фазу,
-для цепей напряжения – 0,1 В∙ А на фазуТемпература окружающего воздуха от минус 25 до 50°С Относительная влажность воздуха 95% при температуре 35°С Габаритные размеры не более 100х75х110мм Масса не более 0,35кг -
Комплект поставки CH3020/1-3-220-5
№ Наименование Количество 1 Преобразователь измерительный многофункциональный CH3020/1-3-220-5 1 2 Розетка BL 3,5/3 SN 1 3 Формуляр 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 6 Диск с программой 1 -
Модификации CH3020
Подберите модификацию по параметрам
ИсполнениеСхема включенияНапряжение питанияНоминальное значение входного тока (для СН3020/1)-
CH3020/1-3-220-5, преобразователь измерительный многофункциональный
Цена по запросу
Добавить к сравнениювы сейчас просматриваете
