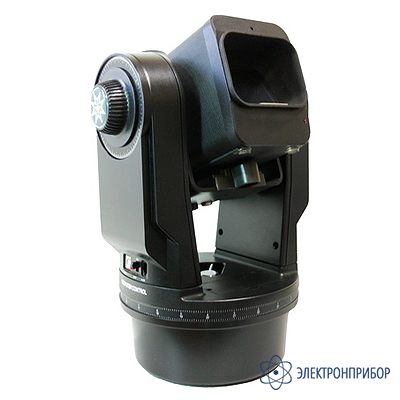

Термограмма-Панорама — тепловизионный комплекс

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение комплекса Термограмма-Панорама:

    Новый тепловизионный комплекс позволяющий снимать в автоматическом режиме термограммы с высокой разрешающей способностью с большими углами обзора, с последующей автоматической связкой термограмм в панораму. Тепловизионный комплекс «Термограмма-Панорама», реально позволяет получать термограммы огромных объектов с одной точки съемки без помощи ручной работы оператора, как на стадии съемки, так и на стадии обработки термограмм на компьютере.

    Измерение температурных полей огромных объектов с одной точки, для энергоаудита зданий, сооружений и оборудования всех областей промышленности.

    Особенности комплекса Термограмма-Панорама:

    • Высокая чувствительность.
    • Высокое пространственное разрешение.
    • Возможность автономной работы.
    • Автоматическая привязка для измерения абсолютных температур.
    • Подключение к компьютеру через принтерный (LPT) порт.

    Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей.

    Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.

    Принцип работы комплекса Термограмма-Панорама:

    Принцип работы основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем, снятии серии термограмм с использованием автоматического поворотного устройства. Программная обработка серии термограмм с привязкой их друг к другу, с получением в результате одной панорамной термограммы высокого разрешения. Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку. Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02 °С. Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

  • Технические характеристики комплекса Термограмма-Панорама:

    Параметр Значения
    ИК-приемник InSb, охлаждение приемника - жидкий азот
    Время автономного режима работы 8 часов
    Диапазон измерения температуры -40...+300 °С
    Диапазон рабочих температур -40...+60 °С
    Температурное разрешение на уровне 30 °С по всему полю зрения 0,05 °С
    Погрешность измерения абсолютных температур по АЧТ по всему полю зрения ±1 °С или ±1% от диапазона
    Спектральный диапазон 3,5 - 5 мкм
    Поле зрения Не менее 25 x 20°
    Число элементов разложения в строке 640
    Число строк в кадре 480
    Диапазон измерения коэффициента теплового излучения 0,5-1
    Вес ИК-камеры не более 1,5 кг
