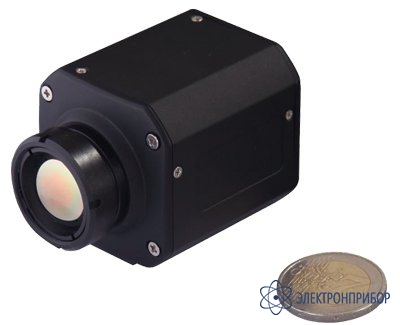

SAT UPC384 — тепловизор

Код товара: 53069
  • 70450-18

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70450-18 до 26.02.2028

    • Производитель

      SAT INFRARED, Китай

    Сертификаты

    Описание тепловизора SAT UPC384:

    Это тепловизионный модуль широкого спектра применений. Он предназначен для интегрирования в технологические линии, где требуется контроль распределения температур по поверхности объектов.

    Прибор не требует охлаждения и имеет встроенный процессор обработки изображений, который проводит обработку изображения, и выход через стандартный видео разъем. Модуль может устанавливаться на беспилотные летательные аппараты для проведения тепловизионной съемки с воздуха (допоборудование приобретается отдельно).

  • Технические характеристики тепловизора SAT UPC384:

    Параметр Значение
    Характеристики изображения
    Разрешение матрицы 384х288
    Поле зрения / минимальное рабочее расстояние 24°х18°/0.3м
    Разрешение по температуре 0.05°С при 30°С
    Тип детектора Неохлаждаемая микроболометрическая матрица в фокальной плоскости
    Спектральный диапазон 8…14мкм
    Фокусировка Ручная с механической фиксацией
    Оптическое разрешение 1.3мрад
    Измерение
    Температурный диапазон -20°С …+250°С с возможностью расширения до 600°С (опция)
    Погрешность измерения Абсолютная погрешность ±2°С при измерении температур до +100°С, относительная погрешность ±2% от измеряемой температуры при измерении температур свыше +100°С
    Методы анализа Измерение температуры в центре поля зрения, автоматическая трассировка самой горячей или холодной точки, изотермический анализ
    Сигнализация превышения порога температуры Да
    Устанавливаемые параметры Язык, цветовые палитры, единицы измерения
    Коррекция результатов измерения по: Окружающей температуре, коэффициенту излучения, расстоянию до объекта, относительной влажности
    Условия эксплуатации
    Окружающая температура -15°С …+50°С
    Температура хранения -40°С…+70°С
    Относительная влажность До 95% без конденсации
    Степень защиты корпуса IP40
    Массо-габаритные параметры (без объектива)
    Масса 145г
    Габаритные размеры 43.5х45.5х52.3мм
    Интерфейсные разъемы
    Вход питания 8…12В постоянного тока
    Видеовыход PAL (50Гц) / NTSC (60Гц)
    RS-232 Установка параметров и вывод результатов измерений
    Разъем подключения контрольного бокса Да
    Опции
    Дополнительные объективы 46°х34.5°; 13°х10°
    Работа по ростовой фигуре (высота 1.7м, ширина 0.6м)
    Обнаружение 275м
    Распознавание 70м
    Идентификация 46м

  • Комплект поставки SAT UPC384

    № Наименование Количество
    1 Тепловизионный модуль UPC384 1
    2 Блок питания 1
    3 Видеокабель 1
    4 Крышка объектива 1
    5 Руководство по эксплуатации 1
    6 Упаковка 1
    7 Диск с программным обеспечение 1
