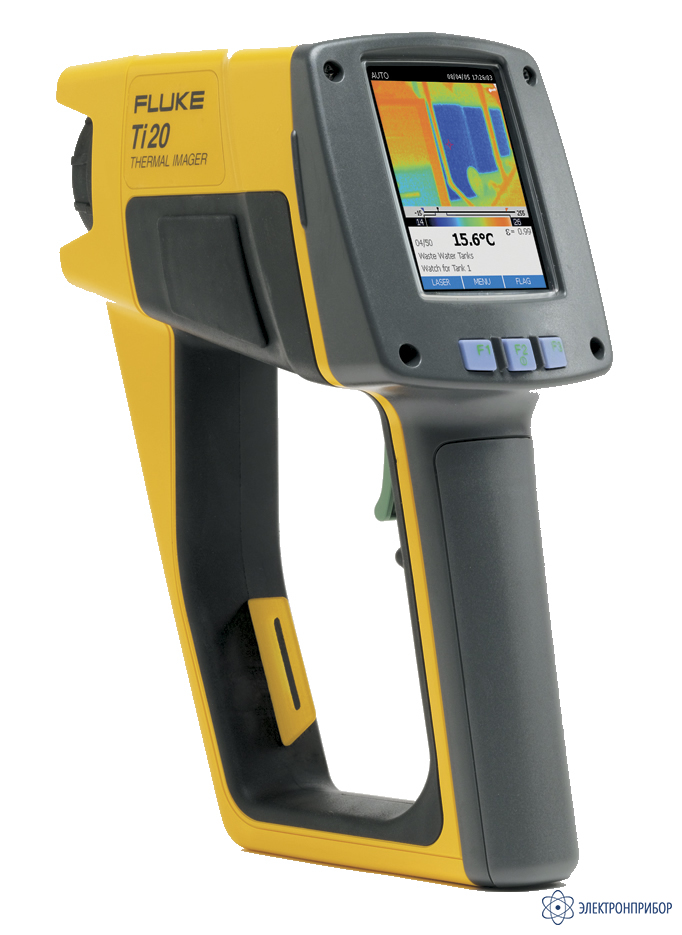

Fluke Ti20 — тепловизор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      32755-06

    • Производитель

      Fluke Industrial, США

    Назначение тепловизора Fluke Ti20:

    Обладая революционным показателем цена/качество в области тепловидения, тепловизор Fluke Ti20 делает эту эффективную технологию более доступной. Поскольку тепловизор Ti20 разработан для производственного применения, он предоставляет возможности тепловидения персоналу по обслуживанию и ремонту производственного оборудования.

    Особенности тепловизора Fluke Ti20:

    Тепловидение доступно

    Очень простой в применении, тепловизор позволяет работать одной рукой по принципу "наведи и снимай" при помощи интуитивно понятных инструкций на экране. Для выполнения точных измерений с помощью тепловизора Ti20 не требуется специального обучения специалистов. Необходимо просто навести прибор на объект, сфокусировать его, и он автоматически выровняет диапазон температур для создания четкого изображения. Когда пользователь нажимает на курок, изображение и данные измерения сохраняются в памяти. С помощью программного обеспечения (входит в комплект) можно изменять основные параметры изображения для того, чтобы оптимизировать его и извлечь из него максимум информации, не возвращаясь в заводской цех.

    Простой и безопасный способ выявления неисправностей и снижения незапланированных простоев

    • Мгновенное создание термограмм в бесконтактном режиме для быстрого определения мест перегрева;
    • Полностью радиометрический – для детального анализа температуры и контроля наиболее важных компонентов;
    • Универсальное решение с программным обеспечением InsideIR для проведения анализа, составления отчетов и выполнения маршрутизации;
    • Большой цветной ЖК-дисплей, отображающий данные измерений, а также инструкции пользователю.

    Высокопроизводителен, разработан для промышленного применения

    • Датчик с использованием революционной технологии для обеспечения четкого теплового изображения с точным измерением температуры;
    • Измерение температуры до 350 °C для решения широкого спектра промышленных задач;
    • Защищен от пыли и влаги (класс IP54) для работы в жестких промышленных условиях;
    • Обеспечивает 3 часа непрерывной работы без зарядки батареи.

    Прост в использовании

    • Удобно размещается в руке благодаря сбалансированной по весу конструкции;
    • Позволяет выполнять операции наведения, съемки и сохранения изображения одной рукой;
    • Позволяет проводить периодические обследования с отображением на экране четких пошаговых инструкций о маршруте и объектах съемки.

    Законченное решение с самой низкой стоимостью

    • Содержит программное обеспечение InsideIR для неограниченного использования всем обслуживающим персоналом (без лицензионных отчислений);
    • Поставляется в комплекте со всеми необходимыми принадлежностями и материалами для профессионального обучения, что обеспечивает быструю окупаемость.

    Типичные области применения

    К типичным областям применения прибора Ti20 относятся:

    • Системы распределения электроэнергии: например, трехфазные системы, распределительные щиты, предохранители, проводка и разъемы;
    • Электромеханическое оборудование: например, двигатели, насосы, подшипники и коробки скоростей;
    • Контрольно-измерительные приборы: например, оборудование технологического контроля, трубы, клапаны и резервуары;
    • Техобслуживание сооружений: например, системы обогрева, вентиляции и кондиционирования воздуха, здания и сооружения.

    Повышение окупаемости

    Реализация программ профилактического техобслуживания оборудования с применением прибора Fluke Ti20 позволяет значительно снизить количество и время незапланированных простоев, в результате чего повышается производительность труда, снижается количество списываемого оборудования и число заменяемых компонентов. Проведение эффективной программы профилактического техобслуживания с применением тепловизоров является сегодня наиболее экономически целесообразным. Программное обеспечение InsideIR облегчает создание маршрутов обследований, которые можно загрузить в прибор. С помощью четких пошаговых инструкций, отображаемых на экране камеры, обследование может быть выполнено любым специалистом по обслуживанию.

    Маршрутизация обследований – повышение качества технического обслуживания

    В "маршрутной карте" обследования описывается последовательность и физический маршрут специалиста для проверки состояния оборудования, которое необходимо обследовать через регулярные интервалы времени. Программное обеспечение InsideIR облегчает процесс создания таких "маршрутных карт" с указанием, например, названий мест установки оборудования, необходимых данных и комментариев. Данную информацию можно загрузить в тепловизор для использования в качестве указаний по выполнению обследования. Во время обследования выводимые инструкции помогают пользователю безошибочно пройти последовательность мест, в которых необходимо провести сканирование.

    Эффективное программное обеспечение InsideIR

    Тепловизор Fluke Ti20 поставляется с программным обеспечением InsideIR, необходимым для хранения и анализа термограмм, а также для создания профессиональных отчетов. Это программное обеспечение позволяет настраивать и изменять основные параметры сохраненного изображения, загруженного с камеры, например, коэффициент излучения, компенсацию отраженного тепла, уровень, усиление и цветовую палитру. Это не только повышает удобство и достоверность обследования, но и избавляет от необходимости повторного сканирования оборудования, если возникает потребность в изменении параметров полученной ранее термограммы.

    Полный комплект

    Fluke Ti20 поставляется в комплекте со всеми необходимыми принадлежностями Приобретать дополнительные принадлежности для начала или расширения программы профилактического техобслуживания не нужно.

  • Технические характеристики тепловизора Fluke Ti20:

    Параметр Значения
    Термические характеристики
    Диапазон температур от -10 °C до 350 °C
    Тип датчика Неохлаждаемый микроболометр с матрицей 128 x 96 из термических элементов в фокальной плоскости (FPA)
    Точность ±2% или ±2 ºC, выбирается большее из значений
    Точность (от -10 до 0 oC) +/- 3 ºC
    Повторяемость ±1% или ±1 ºC, выбирается большее из значений
    Температурный эквивалент шума (NETD) 200 мК
    Разрешение отображения температуры 0,1 ºC
    Оптич./ИК
    Спектральный диапазон 7,5 - 14 микрон
    Идентификация объекта Лазерная одноточечная (соответствует требованиям IEC Class 2 и FDA Class II)
    Оптическое разрешение 75:1
    Минимальный диаметр пятна измерения 8,1 мм на 61см
    Частота кадров 9 Гц
    Поле обзора (FOV) 20º по горизонтали и 15º по вертикали
    Мгновенное поле обзора (IFOV) 2,8 мрад
    Элементы управления
    Фокусировка Фокусируемый, от 15см до бесконечности
    Температурная шкала Выбор ºC
    Шкалы-палитры Серая, обратная серо-сине-красная, цвета нагрева железа, радужная, цвета нагрева метала, высокого контраста, сине-красная, красная, желтая
    Режимы измерения автоматический или ручной по выбору
    Вкл./выкл. лазера имеется
    Контроль усиления имеется
    Контроль уровня имеется
    Подсветка ЖК-дисплея Полная, уменьшенная по выбору
    Рабочая
    Регулируемый коэффициент излучения От 0,10 до 1,00 с шагом 0,01
    ЖК-дисплей Технология TFT – оптимальна как для использования в помещениях, так и вне них, 70,5 мм x 53,5 мм
    Компенсация температуры фона От -50 до 460 ºC
    Рабочая температура окружающей среды От -10 до 50 ºC
    Относительная влажность От 10 до 90% без конденсации
    Температура хранения От -25 до 70 ºC [без батарей]
    Объем памяти 100 изображений
    Значок включения лазера имеется
    Значок разряда батареи имеется
    Значок режима измерений имеется
    Программное обеспечение для обработки термограмм InsideIR (входит в комплект)
    Совместимые ОС Microsoft® Windows 2000® или Windows XP®
    Электрика
    Электропитание Комплект аккумуляторных батарей (входит в комплект)
    Время работы батареи Мин. 3 часа непрерывной работы
    Передача данных Интерфейс USB, передача 50 изображений в течение 25 с
    Устройство хранения карта памяти
    Другое
    Вес (с батареями) 1,2 кг
    Ударопрочность полусинусоидальный, 11 мс, пиковое значение 30 г в соответствии с mil-prf-28800f
    Вибростойкость MIL-PRF-28800, класс 2
    Электромагнитная совместимость EN 61326-1
  • Комплект поставки Fluke Ti20

    Наименование Количество
    Прибор 1
    Сетевой блок питания/зарядное устройство (с сетевыми адаптерами) 1
    Карта памяти SD 1
    Считывающее устройство карт памяти SD (USB) для загрузки изображений на компьютер 1
    Программное обеспечение SmartView™ с бесплатными обновлениями в течение всего срока службы изделия 1
    Прочный жесткий футляр для переноски 1
    Мягкий футляр для транспортировки 1
    Наручный ремешок 1
    Руководство пользователя 1
    Гарантийный документ 1
