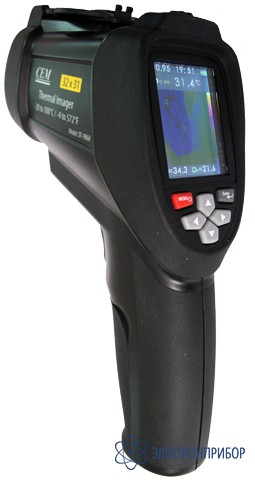

DT-9868 — тепловизор

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      CEM, Китай

    • Артикул

      482087

    Назначение тепловизора DT-9868:

    Тепловизор DT-9868 предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.

    Особенности тепловизора DT-9868:

    • Матрица: 32х31, чувствительность:0,150 ºC;
    • Дисплей 2,2", 320 х 240;
    • Температурный диапазон: от -20 °С до +300 °С;
    • Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов;
    • Интерфейс: USB, microSD.

  • Технические характеристики тепловизора DT-9868:

    Параметр Значение
    Диапазон измерения температур (тепловизор) от -20 ºC до 300 ºC;  ±2,0% или 2,0 ºC
    Матрица
    Размер матрицы 32 х 31
    Тип детектора FPA неохлаждаемый, 25 мкм
    Спектральная чувствительность от 6,5 до 14 мкм
    Тепловая чувствительность < 0,150 °С, при 30°С
     Коэффициент излучательной способности настраиваемый; от 0,10 до 1,0;  шаг: 0,01
    Коррекция по температуре окружающей среды есть
    Оптика
    Фокус фиксированный
    Углы обзора 38° × 38°
    Визуализация
    Дисплей цветной TFT, 320 х 240, диагональ: 2,2”
    Типы изображений термограмма + видео изображение
    Коррекция паралакса для видимого и термоизображений есть
    Частота смены изображения 9 Гц
    Функция картинка в картинке есть
    Настройка диапазона автомитически
    Камера видимого диапазона
    Встроенная цифровая камера есть, 48608 пикс.
    Анализ
    Изотермический анализ нет
    Измерительные маркеры  центральный маркер
    Автоматический поиск есть, для холодных и горячих зон
    Сигнализация высокой температуры звуковой, цветовой сигнал тревоги
    Палитры 6 палитр (hot metal, ironbow, rainbow, rainbow high contrast, grayscale (white hot), grayscale (black hot).
     Сохранение данных и документирование
    Формат сохранения стандарт .jpg
    Емкость памяти micro SD / 6000 термограмм на 1 Гб памяти
    Тип памяти слот для micro SD
    Голосовая аннотация нет
    Целеуказание
    Лазерная указка лазер  класс 2, 1 мВт/635мкм (красный)
    Интерфейс
    Интерфейсы USB, micro SD
    Питание
    Автономное питание заменяемый аккумулятор 3,7В Li-ion, 1400 мА,  автономная работа до 4-х часов
    Условия эксплуатации
    Диапазон температур - 40°С до +70°С (рабочий: -20°С до +50°С)
    Устойчивость к нагрузкам ударным: 25g, IEC68-2-29; вибрации:2G, IEC68-2-6
    Габариты / масса 125 x 58 x 205 мм / 495 гр.
  • Комплект поставки DT-9868

    Наименование Количество
    1. Тепловизор CEM DT-9868 1
    2. Кабель USB 1
    3. Карта памяти micro SD 4Гб 1
    4. Адаптер питания 1
    5. Кейс 1
    6. Батарея 3,7В 1400мА, Li-ion 1
    7. Тренога 1
    8. Руководство пользователя 1
