R&S®ZNLE, ZNLE3, ZNLE6, ZNLE 3, ZNLE 6, ZNLE-3, ZNLE-6,
ZNLE — векторный анализатор цепей
Код товара: 53183-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
72914-18 до 26.10.2024
-
Производитель
Назначение векторного анализатора цепей ZNLE:
Измерения с помощью векторного анализатора цепей ZNLE просты, как раз-два-три: он легко настраивается, легко калибруется, легко выполняет измерения. Широкоформатный сенсорный экран идеально подходит для отображения настроек и организации измерений в соответствии с требованиями текущей измерительной задачи.
Векторный анализатор цепей ZNLE выпускается в нескольких исполнениях:
Особенности векторного анализатора цепей ZNLE:
- Двунаправленные измерения пассивных компонентов в диапазоне частот от 1 МГц до 3 или 6 ГГц;
- Полосы ПЧ от 1 Гц до 500 кГц;
- Динамический диапазон до 120 дБ (тип.);
- Мастер калибровки упрощает калибровочный процесс;
- Интерфейс LAN и опциональный GPIB, для дистанционного управления;
- Широкоформатный 10,1-дюймовый сенсорный WXGA экран
- Операционная система Windows 10;
- Компактные размеры (глубина 24 см);
- Малый вес (6 кг).
Описание векторного анализатора цепей ZNLE:

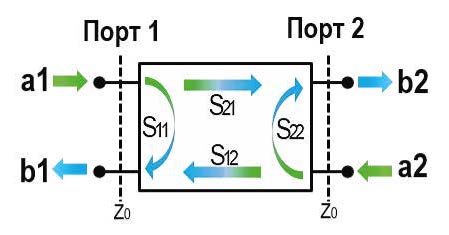

ZNLE представляет собой 2-портовый векторный анализатор электрических цепей, который может применяться для измерения полной матрицы S-параметров (S11, S21, S12, S22) пассивных компонентов.
Анализаторы ZNLE специально разработаны для уменьшения времени, требующегося на испытания и настройку, демонстрируя повышенную пропускную способность, увеличивая производительность проведения измерений.
Приборы работают под управлением операционной системы Windows 10. Твердотельный жесткий диск обеспечивает быстрое время загрузки и надежность. Мощная цифровая обработка, в сочетании с широкой полосой ПЧ до 500 кГц, обеспечивают высокую скорость измерения.

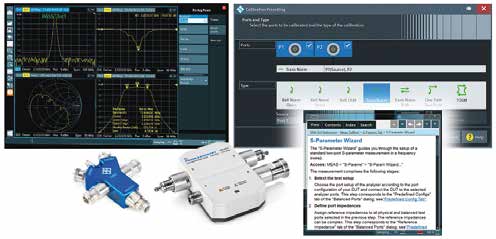

Многоканальное отображение результатов измерения ускоряет процесс исследования устройства. Для упрощения калибровочного процесса предусмотрен специальный мастер калибровки. Поддерживаются как ручные комплекты, так и автоматические модули калибровки.
Простой и удобный пользовательский интерфейс

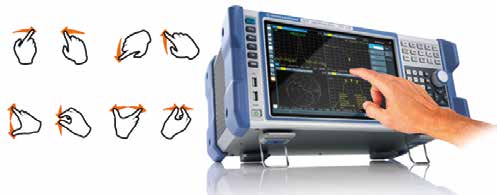

Широкоформатный 10,1-дюймовый сенсорный экран идеально подходит для отображения настроек и организации измерений в соответствии с требованиями текущей измерительной задачи. С помощью жестов касания, привычных пользователям смартфонов, можно перетаскивать на экран необходимые инструменты, изменять масштаб и прочее Функциональные клавиши отмены и возврата действия, позволят отменить или восстановить измерительную конфигурацию.
-
-
Технические характеристики векторного анализатора цепей ZNLE:
Параметр Значение ZNLE3 ZNLE6 Диапазон частот от 1 МГц до 3 ГГц от 1 МГц до 6 ГГц Количество измерительных портов 2, тип N (female (розетка)) Импеданс 50Ω Количество точек измерений от 2 до 5001 Полосы ПЧ от 1 Гц до 500 кГц Стабильность опорного генератора (старение) ± 1·10-6 Динамический диапазон от 1 МГц до 50 МГц: > 100 дБ (тип. 110 дБ)
от 50 МГц до 6 ГГц: > 110 дБ (тип. 120 дБ)Время измерения 201 точка, span 200 МГц, BW 500 кГц < 5 мс Диапазон выходной мощности от -10 дБм до 0 дБм (тип. до +2 дБм) Максимальный номинальный уровень входной мощности 0 дБм Точность измерения Параметра передачи < 0,05 дБ или < 0,5° (в диапазоне от -35 дБм до +5 дБм) Параметра отражения < 0,2 дБ или < 1,3° (при 0 дБм) Общие характеристики Интерфейсы Стандартно LAN, USB, DVI-D Опционально GPIB (опция FPL1-B10) Система Операционная система Windows 10 Жесткий диск 32 Гбайт Дисплей Диагональ 26,4 см (10,1 дюйма), разрешение 1280 × 800 × 262144, цветной, сенсорный, WXGA Питание Сеть переменного тока: 100-240 В, 50-60 Гц Потребляемая мощность Тип. 80 Вт (макс. 170 Вт) Габаритные размеры (ШхВхГ) 408х186х235 мм Масса 6 кг -
Комплект поставки ZNLE
№ Наименование Количество 1 Векторный анализатор цепей ZNLE в выбранном исполнении 1 2 Кабель питания 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 -
Модификации ZNLE
