R&S®ZNL, ZNL3, ZNL6, ZNL 3, ZNL 6, ZNL-3, ZNL-6,

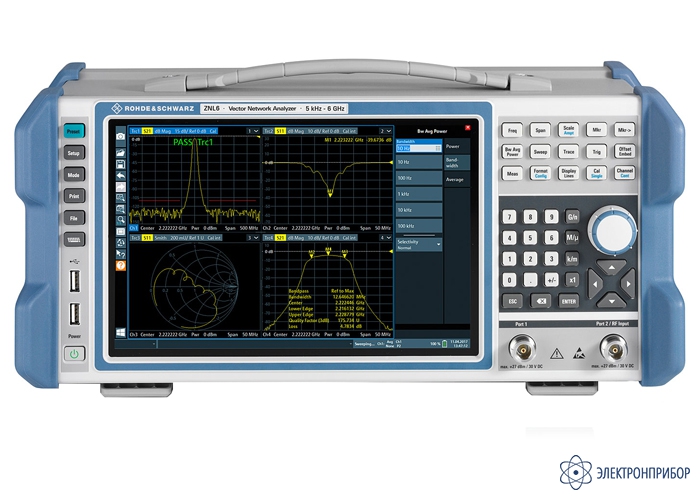

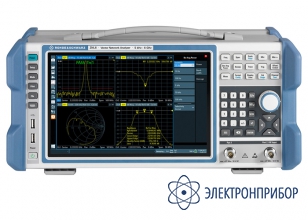

ZNL — векторный анализатор цепей
Код товара: 53169-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
77623-20 до 25.02.2025
-
Производитель
Назначение векторного анализатора цепей ZNL:
Для любого инженера существенное значение имеет способность решать широкий круг задач. Анализатор серии ZNL в полной мере оправдывает свою принадлежность к комплексным измерительным приборам. Прибор объединяет в себе функции 2-портового анализатора цепей, анализатора спектра и измерителя мощности. Простой и удобный пользовательский интерфейс, в дополнении с широкими возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.
Векторный анализатор цепей ZNL выпускается в нескольких исполнениях:
Особенности векторного анализатора цепей ZNL:
- Диапазон частот от 5 кГц до 3 или 6 ГГц;
- Полный набор S-параметров;
- Динамический диапазон до 130 дБ (тип.);
- Встроенный анализатор спектра (опционально);
- Полоса анализа до 40 МГц (опционально);
- Поддержка датчиков мощности (опционально);
- Широкоформатный 10,1-дюймовый сенсорный WXGA экран;
- Операционная система Windows 10;

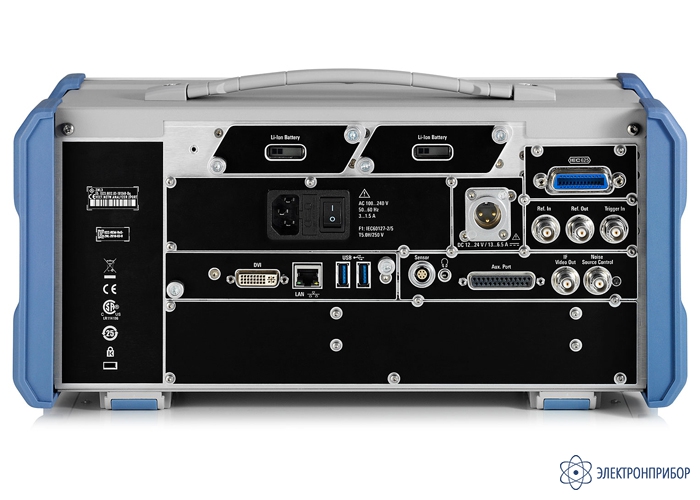

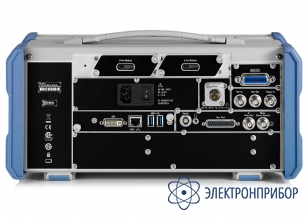

- Различные варианты питания: от сети переменного тока, от источника постоянного тока, от аккумуляторной батареи;
- Компактные размеры (глубина 24 см);
- Малый вес (6 кг).
Описание векторного анализатора цепей ZNL:

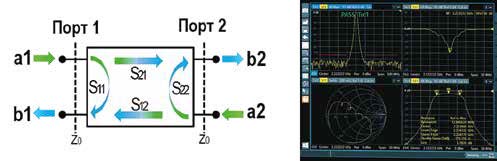

Анализ электрических цепей для ZNL является стандартным режимом работы. Прибор обеспечивает 2-портовые 2-правленные измерения полной матрицы S-параметров. Разнообразные форматы отображения результатов измерения упрощают интеграцию данных в отчеты и таблицы для последующей обработки.
Расширить возможности анализа цепей помогут опции: анализа во временной области (ZNL-K2), для определения рассогласования в линиях передачи, отображая неоднородности, коэффициенты отражения или импедансы, и опция определения расстояния до повреждения в кабелях (ZNL-K3).
Режим анализатора спектра (ZNL3-B1)

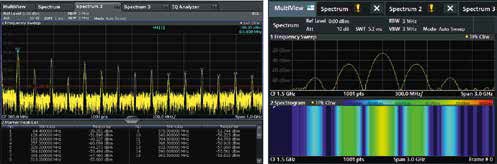

Данная опция позволит выполнять на ZNL3 спектральный анализ, основанный на измерениях мощности. По необходимости, расширить полосу анализа с 10 до 40 МГц можно с помощью опции FPL1-B40. Спектрограмма (режим водопада) – двумерная диаграмма с использованием различных цветов для каждого уровня мощности, будет полезна при анализе прерывистых сигналов. А приложения “I/Q Analyzer» позволит выполнять сбор I/Q-данных и их анализ.
Опция FPL1-K7 пригодится для измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ, а прикладное ПО FPL1-K30 выполнит измерения коэффициента шума и усиления.
Режим измерителя мощности (FPL1-K9)

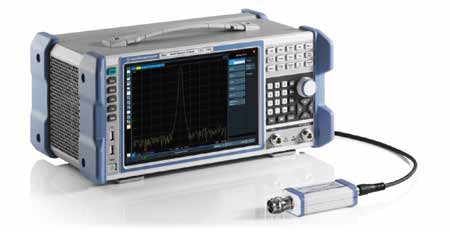

В дополнение к функции анализа мощности, для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция RFPL1-K9 позволяет использовать анализатор совместно и с датчиками поглощаемой мощности (серий NRP). Датчики могут подключаться к USB-разъемам при помощи соответствующих адаптеров NRP-Z4/-ZKU, или к специальному разъему на плате дополнительных интерфейсов FPL1-B5.
Новый уровень удобства работы

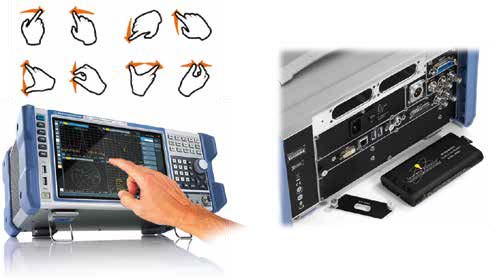

Анализатор ZNL отличается высокой гибкостью управления как стандартным способом, с помощью клавиш, так и посредством широкоформатного 10,1-дюймового сенсорного экрана, с помощью жестов касания, привычных пользователям смартфонов. Небольшие размеры, малый вес, широкая номенклатура аксессуаров и принадлежностей, а также, возможности питания: от сети переменного тока, от источника питания постоянного тока, и от аккумуляторных батарей – делают ZNL незаменимым инструментом для всех, кто нуждается в эффективном средстве измерений.
-
-
Технические характеристики векторного анализатора цепей ZNL:
Параметр Значение ZNL3 ZNL6 Диапазон частот от 5 кГц до 3 ГГц от 5 кГц до 6 ГГц Количество измерительных портов 2, тип N (female (розетка)) Импеданс 50 Ω Количество точек измерений от 1 до 100’001 Полосы ПЧ от 1 Гц до 500 кГц Стабильность опорного генератора (старение) Стандартно: ± 1·10-6, (с опцией PL-B4: ± 1·10-7) Динамический диапазон > 120 дБ (тип. 130 дБ) Время измерения 201 точка, span
200 МГц, BW 500 кГц< 5 мс Диапазон выходной мощности Стандартно от -10 дБм до 0 дБм (тип. до +3 дБм) С опцией ZNL-B22 от -40 дБм до 0 дБм (тип. до +3 дБм) Максимальный номинальный уровень входной мощности 0 дБм Точность измерения Параметра передачи < 0,05 дБ или < 0,5° (от -35 дБм до +5 дБм) Параметра отражения < 0,12 дБ или < 0,8° (до 2 ГГц при 0 дБм) Режим анализа спектра (опция ZNL-B1) Диапазон частот от 5 кГц до 3 ГГц Диапазон настроек аттенюатора от 0 до 30 дБ (шаг 10 дБ) Фазовый шум (несущая 500 МГц) Отстройка 10 кГц < -103 дБн, тип.-108 дБн Узкополосные фильтры (по уровню -3 дБ) Свипирующие от 100 кГц до 10 МГц БПФ-фильтры от 1 Гц до 50 кГц Канальные от 10 Гц до 10 МГц Полоса анализа Стандартно 10 МГц С опцией FPL1-B40 40 МГц Точка пересечения 3-порядка (TOI) > 16 дБм, 20 дБм (тип.) Отображаемый уровень собственных шумов (DANL) до -140 дБм, -150дБм (тип) Скорость измерения Поиск пика маркером 1,3 мс (ном.) Общие характеристики Интерфейсы Стандартно LAN, USB, DVI-D, 3,5 мм mini jack С опцией FPL1-B10 GPIB С опцией FPL1-B5 25-пин D-Sub, Noise control, Power sensor, IF/video/demod out Дисплей Диагональ 26,4 см (10,1 дюйма), разрешение 1280 × 800 × 262144, тип сенсорный, WXGA Питание Сеть перем. тока 100-240В, 50-60 Гц, 400 Гц Опция FPL1-B30 Разъем для питания
от источника пост. тока.
Вх. напряжение: 10,4 – 28 ВОпция FPL1-B31 Аккумуляторная батарея.
Время работы 3,5 ч
Время заряда < 2 чПотребляемая мощность тип. 90 Вт (макс. 300 Вт) Диапазон температур Рабочий режим от +5 °C до +40 °C Габаритные размеры (ШхВхГ) 408х186х235 мм Масса 6 кг (без опций)
7,3 кг (с аккумулятором) -
Комплект поставки ZNL
№ Наименование Количество 1 Векторный анализатор цепей ZNL в выбранном исполнении 1 2 Кабель питания 1 3 Руководство по эксплуатации 1 -
