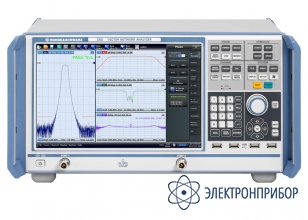

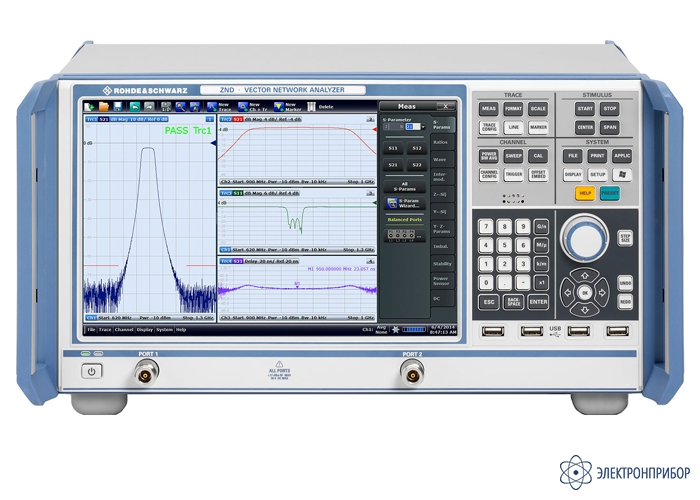

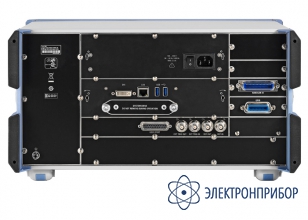

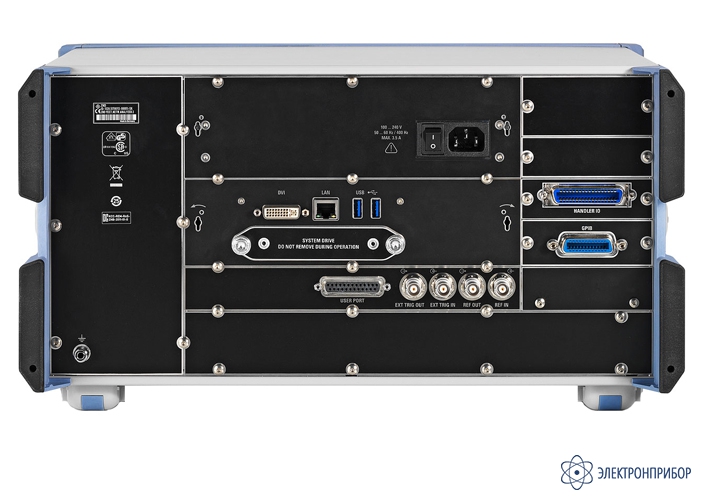

ZND — векторный анализатор цепей
Код товара: 53166-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
61844-15 до 21.08.2025
-
Производитель
-
Артикул
1328.5170.92
Назначение векторного анализатора цепей ZND:
ZND это 2-портовый анализатор цепей начального уровня, который в стандартной конфигурации обеспечивает только однонаправленные измерения на частотах до 4,5 ГГц. Прибор может быть легко модернизирован для обеспечения двунаправленных измерений и расширения диапазона частот до 8,5 ГГц. Простота использования и большой сенсорный дисплей идеальным образом подойдут для проведения обучения.
Особенности векторного анализатора цепей ZND:
- Базовый блок: диапазон частот: от 100 кГц до 4,5 ГГц, однонаправленные измерения: S11 и S21;
- Возможность модернизации базового блока: увеличение диапазона частот до 8,5 ГГц, возможность двунаправленных измерений;
- Анализ во временной области (опция);
- Динамический диапазон >120 дБ, тип. 130 дБ;
- Высокая скорость измерений: < 5 мс;
- Большой сенсорный дисплей диагональю 30,7 см (12,1”);
- Совместимость со всеми анализаторами Rohde&Schwarz.
Описание векторного анализатора цепей ZND:

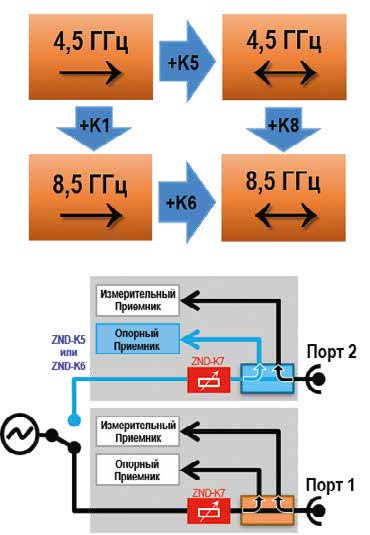

Зачастую, пользователям, для минимизации инвестиционных затрат, нужен прибор с сокращенным набором функций, и в то же время, должна быть предусмотрена возможность опционально расширить функционал под возможные требования в будущем. Анализатор цепей ZND полностью соответствует этому требованию. В стандартной конфигурации измерительный блок прибора состоит из моста и трех приемников, и позволяет проводить только однонаправленные измерения (S11 и S21) в частотном диапазоне до 4,5 ГГц. Этот базовый блок может быть использован, например, для проведения испытаний пассивных компонентов, таких как фильтры, соединители и антенны. Для соответствия будущим или изменяющимся требованиям к проведению испытаний поддерживается возможность расширения частотного диапазона до 8,5 ГГц, и/или базовый блок может быть модернизирован для обеспечения возможности проведения двунаправленных измерений на ВЧ-компонентах. Измерительный блок, в данном случае, будет содержать 4 приемника и 2 моста, и позволит подавать входные сигналы на ИУ через порт 2. В этой конфигурации анализатор может быть использован для измерения полной матрицы S-параметров (S11, S12, S21, S22), а также других параметров цепи 2-портового ИУ.
Анализ во временной области (опция R&S®ZND-K2)
Результаты измерений комплексных S-параметров и других величин представляются в виде функций от частоты. Эти результаты можно отфильтровать, математически преобразовать, получив их представление во временной области, зачастую позволяющее более четко выявлять характеристики ИУ, таких как кабели и фильтры. Преобразования могут осуществляться в режиме полосовой или НЧ-фильтрации. Более того, с помощью временного стробирования имеется возможность устранения эффектов, вызванных нежелательными неоднородностями и многократными отражениями.

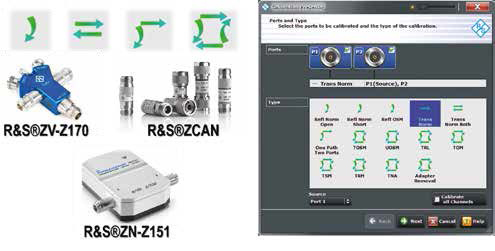

Методы калибровки для любого приложения
Перед началом измерения, анализатор цепей необходимо откалибровать. Правильная калибровка сводит к минимуму погрешности (неопределённости) всей измерительной системы, которая, кроме самого анализатора, обычно включает фазостабильные кабели, переходники (адаптеры). Необходимо четко представлять современные достижения в области калибровки и коррекции, поскольку тип калибровки напрямую влияет на точность всех последующих измерений, поэтому выполнять её надо грамотно и аккуратно. В анализаторе ZND процесс калибровки максимально упрощен за счет специального мастера калибровки. Все конфигурации ZND поддерживают нормировку параметров отражения и передачи, а также 2-портовую калибровку с одним трактом, и полную однопортовую калибровку. Конфигурации с двунаправленным измерительным блоком дополнительно поддерживают методы полной калибровки: TOSM, UOSM, TOM, TRM, TSM, TRL, TNA (буквы в сокращениях обозначают калибровочные меры).

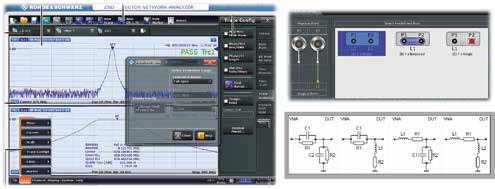

Простой и удобный пользовательский интерфейс Оптимальная конфигурация дисплея позволяет решать любые задачи измерения. ZND оснащен 12,1-дюймовым (30,7 см) цветным сенсорным XGA экраном, который позволяет соответствующим образом настраивать отображение путем выбора различных сочетаний диаграмм, кривых и каналов. Кривые могут с легкостью переноситься с одной диаграммы на другую с помощью пальца или мыши. Всплывающие меню обеспечивают возможность изменения различных тестовых параметров непосредственно в соответствующих областях отображения. Экспертные программы (мастера) проведут пользователя по всем этапам рабочей последовательности, тем самым сводя к минимуму количество ошибок оператора.
-
-
Технические характеристики векторного анализатора цепей ZND:
Параметр Значение Диапазон частот Базовый блок от 100 кГц до 4,5 ГГц С опцией ZND-K1 или -K8 от 100 кГц до 8,5 ГГц Разрешающая способность по частоте Стандартно 1 Гц С опцией ZND-K19 1 мГц Количество измерительных портов 2, тип N (female) Импеданс 50 Ω Основные измерения Базовый блок S11 и S21 С опцией ZND-K5 или -K6 S11, S21, S12, S22 Стабильность опорного генератора старение 1·10-6/год Количество точек измерений на трассу от 2 до 5001 Полосы измерения от 1 Гц до 300 кГц Динамический диапазон от 100 кГц до 6,5 ГГц >120 дБ (тип. 130 дБ) от 6,5 ГГц до 8,5 ГГц >110 дБ (тип. 125 дБ) Скорость измерения 201 точка, полоса 300 кГц < 5 мс Точность измерения параметра передачи Базовый блок и опция -К1 < 0,65 дБ или < 6° С опциями -K5,-К6 или -K8 < 0,2 дБ или <2° Точность измерения параметра отражения Базовый блок и опцией -К1 < 1,0 дБ или < 12° С опциями -K5,-К6 или -K8 < 0,5 дБ или <3,5° Диапазон выходной мощности Стандартно от -20 дБм до +3 дБм С опцией -В7 от -20 дБм до +10 дБм С опцией. -В7 и -К7 от -45 дБм до +10 дБм Максимальный номинальный уровень входной мощности +3 дБм Общие характеристики Интерфейсы LAN, USB, DVI, GPIB (опция ZND-B10) Дисплей (цветной сенсорный) Диагональ 30,7 см (12,1 дюйм), разрешение 1280х800х262144, тип WXGA, сенсорный Питание Сеть переменного тока 100-240 В Потребляемая мощность максимально 300 Вт Габаритные размеры (ШхВхГ) 463х240х462 мм Масса 14 кг (с упаковкой 19 кг) -
Комплект поставки ZND
№ Наименование Количество 1 Векторный анализатор цепей ZND 1 2 Кабель питания 1 3 Руководство по эксплуатации 1 4 Методика поверки 1
