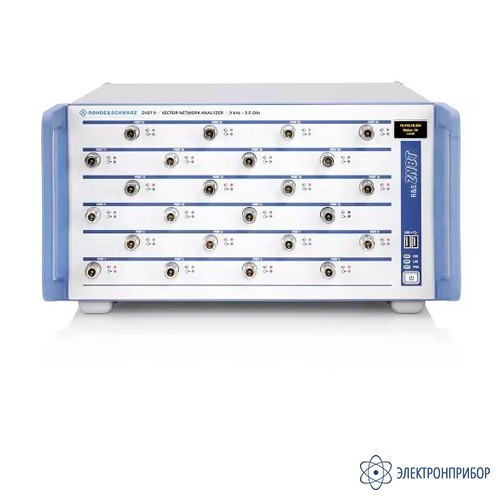

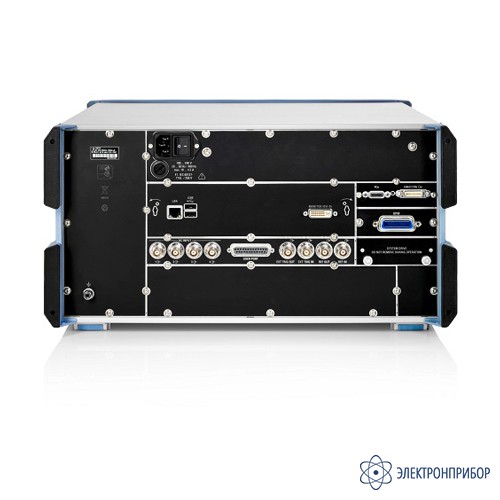

ZNBT8 — векторный анализатор цепей 9 кГц – 8,5 ГГц
Код товара: 45978-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
66923-17 до 09.03.2027
-
Производитель
-
Артикул
1318.7006.24
Особенности векторного анализатора цепей 9 кГц – 8,5 ГГц ZNBT8:
ZNBT8 - это первый в мире векторный анализатор цепей с количеством портов до 24. Этот новый инструмент может одновременно протестировать несколько испытуемых устройств (ИУ), или измерить одно ИУ, имеющее до 24 портов. Данное решение обеспечивает максимальную производительность с точки зрения скорости измерений, выходной мощности, чувствительности и динамического диапазона, независимо от количества портов.
Особенности векторного анализатора цепей 9 кГц – 8,5 ГГц ZNBT8:
- Базовый блок имеет 4 порта (апгрейд до 8, 12, 16, 20 или 24 портов);
- Частотный диапазон от 9 кГц до 8,5 ГГц;
- Широкий динамический диапазон до 140 дБ;
- Малое время развёртки: 6 мс для 201 точки;
- Широкий диапазон развёртки по мощности: до 100 дБ;
- Полосы ПЧ от 1 Гц до 10 МГц;
- Высокая температурная стабильность до 0,01 дБ/°С;
- Более чем 100 трасс и каналов;
- Простая конфигурация для многопортовых измерений;
- Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений;
- Совместимость с анализаторами цепей серий R&S ZVx и R&S ZNx;
-
-
Технические характеристики векторного анализатора цепей 9 кГц – 8,5 ГГц ZNBT8:
Параметр Значение ZNBT8 ZNBT20 Диапазон частот
9 кГц - 8,5 ГГц 100 кГц – 20 ГГц Разрешение по частоте 1 Гц (1 мГц с опцией ZNBT-К19) Стабильность (старение)
опорного генератора+/- 1х 10-6 в год штатно
+/- 1х 10-7 в год с опцией ZNBT8-В4Количество измерительных портов 4 штатно
8 с опц. ZNBT8-B108
12 с опц. ZNBT8-B112
16 с опц. ZNBT8-B116
20 с опц. ZNBT8-B120
24 с опц. ZNBT8-B1248 штатно
12 с опц. ZNBT20-B112
16 с опц. ZNBT20-B116Тип измерительных портов N (розетка) 3,5 мм (вилка) Импеданс 50 Ω Динамический диапазон до 140 дБ (тип)
(без опц. ступ. аттенюаторов)до 130 дБ (тип) Полосы фильтра ПЧ от 1 Гц до 1 МГц
(до 10 МГц с опцией ZNBT-K17)Количество точек измерений от 2 до 100’001 (на трассу) Время измерения 201 точка, span 200 МГц, полоса фильтра ПЧ 1 МГц, центральная частота 5,1 ГГц < 2 мс < 3,5 мс Время переключения
между каналами< 8 мс (макс. 2’001 точек) Погрешность измерения
коэффициента передачи< 0,04 дБ или < 0,3°
(выше 100 кГц;
уровень -40 дБ до +5 дБ)≤ 0,06 дБ или ≤ 0,4°
(выше 100 кГц;
уровень -35 дБ до +5 дБ)Погрешность измерения
коэффициента отражения≤ 0,18 дБ или ≤ 1,2°
(100 кГц - 4,5 ГГц; при -3 дБ)≤ 0,10 дБ или ≤ 0,6°
(100 кГц - 10 ГГц; при 0 дБ)Диапазон выходной мощности Без опции расширения диапазона мощности B21-B26 -55 дБм до +13 дБм
(тип. +15 дБм)-30 дБм до +10 дБм
(тип. +12 дБм)С опцией расширения диапазона мощности B21-B26 -85 дБм до +13 дБм
(тип. +15 дБм)-60 дБм до +10 дБм
(тип. +12 дБм)Разрешение по мощности 0,01 дБ Максимальный номинальный уровень входной мощности + 13 дБм Уровень повреждения + 27 дБм (или 30 В DC) Питание 100-240 В, 50-60 Гц и 400 Гц Потребляемая мощность 4 порта 199 Вт (тип)
8 портов 267 Вт (тип)
12 портов 357 Вт (тип)
16 портов 432 Вт (тип)
20 портов 517 Вт (тип)
24 порта 586 Вт (тип)8 портов 256 Вт (тип)
12 портов 343 Вт (тип)
16 портов 450 Вт (тип)Габаритные размеры (Ш-В-Г) 463 мм – 240 мм – 612 мм Масса 4 порта 22 кг
8 портов 24 кг
12 портов 29 кг
16 портов 31 кг
20 портов 36 кг
24 порта 38 кг8 портов 27 кг
12 портов 34 кг
16 портов 36 кг -
Комплект поставки ZNBT8
№ Наименование Количество 1 Векторный анализатор цепей 9 кГц – 8,5 ГГц ZNBT8 1 2 Комплект ЗИП 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 Увеличение количества портов и расширение диапазона мощности производится по дополнительному заказу за отдельную плату.
