КИ50, КИ 50

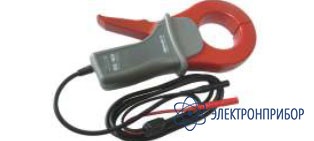

КИ-50 — клещи индукционные

Сохранить в PDF Распечатать
  • Назначение клещей КИ-50:

    Клещи индукционные КИ-50 предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию без гальванической связи с ней.

    Краткие технические характеристики клещей КИ-50:

    • Диапазон рабочих частот клещей от 1 до 10 кГц;
    • Максимальный входной ток – 0,7 А;
    • Максимальный диаметр охватываемой цепи – 50 мм.

    Указания по эксплуатации клещей КИ-50:

    Клещи подключить к гнёздам «ВЫХОД» генератора ГТ-15, ГТ-75 или подобного. Обхватить клещами коммуникацию, обеспечить плотное смыкание губок клещей. Установить на генераторе требуемую рабочую частоту и выходную мощность, обеспечивающую входной ток клещей не превышающий максимально допустимый.

    Для получения максимального тока в контуре исследуемого участка коммуникации обеспечить минимально возможное его сопротивление. Для этого можно использовать, например, локальные заземления по краям контура или закорачивание концов коммуникации.

    Исследование коммуникации проводить в соответствии с руководством по эксплуатации на приёмник.

    ВНИМАНИЕ! Запрещается подключать клещи к неизолированным высоковольтным коммуникациям. В летнее время для исключения перегрева клещей не оставляйте их на солнцепёке.

    В клещах установлен самовосстанавливающийся предохранитель, который при превышении максимального входного тока отключает клещи от генератора. В этом случае необходимо выключить генератор не менее, чем на 5 минут. При новом включении, установить выходную мощность генератора меньшую, чем та, которая была установлена ранее.

  • Комплект поставки КИ-50

    Наименование Количество
    1. Клещи индукционные КИ-50 1
  • Совместимость с КИ-50
