  • Назначение программного обеспечения ОРУ-М

    Программное обеспечение ОРУ-М предназначено для расчета заземляющих устройств ОРУ, подстанций и других электроустановок.



    Программа позволяет:

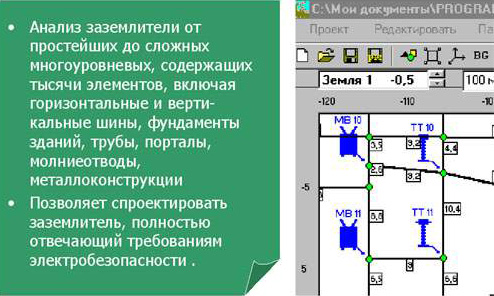

    • формировать на экране компьютера в масштабе план заземляющего устройства с указанием мест расположения элементов контура заземления и в условных обозначениях мест расположения основного наземного оборудования (для ОРУ);
    • рассчитывать распределение потенциала и тока по заземлителю с учетом его реального состояния (учет порталов, экранов кабелей, воздухопроводов и т.п.) при коротких замыканиях на территории или на подходящих линиях;
    • рассчитывать сопротивление растеканию, а также напряжение прикосновения и значения шагового напряжения как при условии эквипотенциальности заземлителя (статический режим), так и при учете падения напряжения на элементах заземлителя и наземных присоединений при коротких замыканиях (динамический режим);

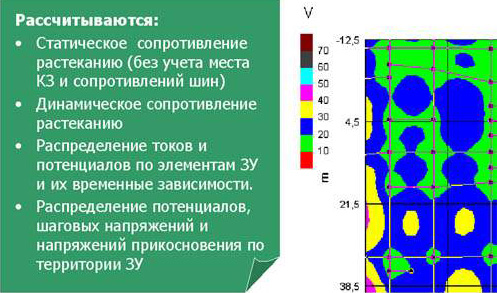

    • рассчитанные характеристики (распределение потенциала и тока по заземлителю, картины изолиний, эпюры напряжений и т.д.) представлять на экране компьютера в графическом виде.



    Вы можете скачать демоверсию программы «ОРУ-М» (пароль: demo)

    Требования к программе: Операционная система Windows 9X/2000/Me/XP; Оперативная память 256 Мб; Свободное пространство на диске 50 Мб; Минимальное экранное разрешение 800х600.

  • Совместимость с ОРУ-М
